RÉCHAUFFEURS MILITAIRES
L’approvisionnement en eau potable est une ressource importante pour les navires militaires en raison de ses nombreuses applications importantes. L’eau potable fournie par les navires militaires est généralement utilisée pour la boisson, la cuisine, le lavage de la vaisselle, la lessive, l’hygiène et les soins médicaux [1]. Un grand volume d’eau doit être disponible à tout moment pour un fonctionnement sur une longue période. L’eau potable doit être désinfectée avant d’être utilisée afin de préserver la sécurité des équipages des navires ; cela se fait généralement par un nettoyage mécanique ou une désinfection chimique dans une station de traitement des eaux à terre [1]. Après le processus de désinfection, l’eau potable peut être bouillie ou chauffée pour obtenir de l’eau chaude. L’eau chaude est une ressource importante pour assurer la sécurité sanitaire des équipages de la Marine. Les exigences en matière d’hygiène des personnes et des équipements sont très importantes pour les opérations navales afin de prévenir les épidémies de maladies d’origine hydrique [1]. Pour l’hygiène personnelle, l’eau chaude peut être utilisée pour la vaisselle, la lessive, la douche, etc. Pour l’hygiène des équipements, l’eau chaude peut être utilisée pour nettoyer et stériliser les conteneurs afin d’éviter l’accumulation de bactéries indésirables. L’eau chaude est généralement obtenue en appliquant un chauffage électrique sur la réserve d’eau potable stockée dans un grand réservoir (voir figure 1).

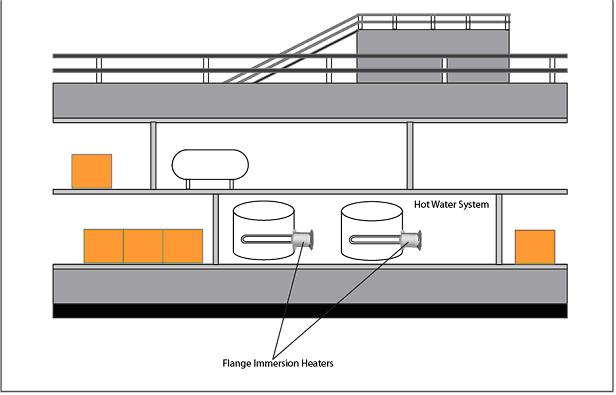

Figure 1 : Vue transversale d’un navire militaire équipé d’un système d’eau chaude
La température d’alimentation en eau préchauffée finira par baisser s’il n’y a pas de source de chauffage dans le réservoir ; le réservoir d’eau doit donc être maintenu chaud pendant toute l’opération maritime. L’eau étant normalement stockée dans un réservoir d’eau, le processus de chauffage peut être effectué en utilisant simplement un thermoplongeur pour maintenir la température de réchauffement du liquide. Un thermoplongeur est un réchauffeur électrique industriel conçu pour chauffer divers liquides et gaz dans une large gamme de températures et de pressions. Le principal avantage des thermoplongeurs est l’espace minimal requis pour le processus de chauffage. Le processus de chauffage est effectué par un ou plusieurs éléments chauffants groupés.
Un tube d’élément chauffant est constitué d’un fil de résistance nickel chrome enrobé d’un matériau de gaine de protection et de poudres d’oxyde de magnésium (voir la figure 2). Le choix du matériau de la gaine est basé sur l’application cible souhaitée. Par exemple, l’Incoloy™ ou le cuivre est généralement recommandé pour les applications d’eau chaude et l’acier inoxydable pour les solutions corrosives. Les éléments chauffants réchauffent le liquide cible par contact direct. Le processus de chauffage commence par la dissipation de la chaleur de la résistance et cette chaleur se répartit autour de la surface des éléments chauffants, ce qui entraîne le chauffage du liquide dans tout le réservoir.
Figure 2 : Vue transversale d’un tube d’élément chauffant
Parmi les différents types de thermoplongeurs, le thermoplongeur à bride présente les meilleures performances pour les applications d’eau chaude. Ce thermoplongeur se compose d’une bride en acier regroupant plusieurs éléments chauffants qui sont montés sur la paroi du réservoir de stockage de l’eau (voir la figure 1). Une température d’eau chaude de 120 à 135 °F est généralement adaptée à l’exploitation maritime [2]. Les éléments chauffants de la bride sont capables d’atteindre cette plage de température en peu de temps. En outre, un régulateur de température numérique peut également être installé pour maintenir à tout moment la température souhaitée de l’eau chaude.
Figure 3 : Un thermoplongeur à bride fabriqué par WATTCO
Dans les opérations maritimes, l’eau chaude est principalement utilisée pour l’hygiène, la cuisine et la boisson. Cependant, la demande d’eau chaude potable peut augmenter en cas d’urgence. Une unité d’eau chaude d’urgence peut être utilisée lorsque l’eau chaude devient un besoin absolu pendant une période d’urgence, par exemple à des fins médicales ou en cas de pénurie inattendue d’eau chaude. Les réchauffeurs à bride peuvent être utilisés pour chauffer le réservoir d’eau de secours en cas de panne de l’unité d’eau chaude primaire. La réparation d’une panne d’un système d’eau chaude prend généralement beaucoup de temps, principalement en raison de la procédure d’entretien et de désinfection. Il est donc recommandé d’avoir un système d’eau chaude supplémentaire installé et prêt pour les périodes d’urgence inattendues.
Selon le département de la Marine des États-Unis, le besoin minimum en eau potable pour les équipages des navires militaires est de 2 gallons par homme et par jour pour la cuisine et la boisson [1]. Par conséquent, le volume total de l’approvisionnement en eau peut atteindre 100 000 gallons ou plus pour un seul navire militaire, en fonction des effectifs. Cependant, quelle que soit la taille de réservoir requise, WATTCO™ peut fournir les éléments chauffants nécessaires pour l’application d’eau chaude souhaitée. La sélection et le dimensionnement de la bride et des éléments chauffants dépendent entièrement du volume et de la taille du réservoir cible. Il est donc recommandé de consulter les techniciens de support de WATTCO™ afin de s’assurer de la compatibilité du réchauffeur.
Références
1. USA. Department of the Navy. Bureau of Medicine and Surgery. Water Supply Afloat. By D.C Arthur. 7th ed. Washington, 2005. Http://www.med.navy.mil. Department of Defense (DOD), 2005. Web. 17 Nov. 2011. <http://www.med.navy.mil/directives/Pub/5010-6.pdf>.
2. USA. Oak Ridge National Laboratory. Lockheed Martin Energy Research Corp. Retrofit Guide for Military Family Housing : Energy Efficient Weatherization and Improvements. By Wisconsin Energy Conservation Corporation, Dec. 1996, p.8-9. Web. 17 Nov. 2011. <http://www.wbdg.org/ccb/DOE/TECH/retrofit.pdf>.
