UN GUIDE TOUT-EN-UN SUR LES UNITÉS DE DÉSHYDRATATION DE GAZ

Les unités de déshydratation de gaz sont fondamentales dans le domaine du traitement du pétrole et du gaz. Avant que le gaz naturel ne soit utilisé, ces unités sont essentielles à son extraction et à son raffinage, garantissant sa qualité et sa pureté. Ce vaste article de blog propose des discussions approfondies sur la signification, le fonctionnement, les variétés et les utilisations des unités de déshydratation de gaz.

Les principes de base des unités de déshydratation de gaz

Les usines de traitement du gaz naturel doivent comprendre des unités de déshydratation du gaz, également appelées unités de déshydratation au glycol ou tours de déshydratation. Leur principale fonction est d’extraire la vapeur d’eau ou l’humidité du flux de gaz naturel flux de gaz naturel, ce qui est essentiel pour plusieurs raisons.

1. Protéger l’équipement de la corrosion : La présence d’eau dans le gaz naturel peut entraîner la rouille des conduites, des vannes et d’autres équipements, entraînant des dommages structurels et une diminution de l’efficacité opérationnelle.
2. Prévenir la formation d’hydrates : Dans des conditions particulières de pression et de température, l’eau et les hydrocarbures se combinent pour produire des hydrates, qui sont des substances cristallines solides. Les hydrates peuvent obstruer les machines et les conduites, ce qui perturbe les opérations et présente des risques pour la sécurité.
3. Répondre aux spécifications du gazoduc : La déshydratation est une phase nécessaire du processus de traitement du gaz. De nombreuses spécifications relatives aux gazoducs exigent que le gaz naturel présente un taux d’humidité particulier afin d’éviter la formation d’hydrates et la corrosion.

Comprendre la mécanique des unités de déshydratation de gaz

L’une des deux principales techniques utilisées par les machines de déshydratation de gaz pour éliminer l’humidité du gaz naturel est la suivante :

1. Technique d’absorption : Ce processus consiste à faire passer le gaz à travers un dessiccateur liquide, le plus souvent du triéthylène glycol (TEG), qui présente une forte affinité avec l’eau. Un flux de gaz déshydraté est laissé pour compte après que le gaz se soit combiné avec le dessiccateur dans une tour de contacteurs, absorbant les molécules d’eau.
2. Méthodologie d’adsorption : Par ailleurs, la technique d’adsorption utilise des déshydratants solides tels que le gel de silice ou les tamis moléculaires. La forme poreuse de ces déshydratants piège les molécules d’eau, permettant au gaz sec de passer à travers, tout en nécessitant une repousse régulière pour maintenir l’efficacité de l’adsorption.

Variétés d’unités de déshydratation du gaz (GDU)

De nombreuses configurations sont disponibles pour les GDU, chacune étant adaptée à des exigences et spécifications opérationnelles spécifiques. Parmi les types les plus courants, on peut citer :

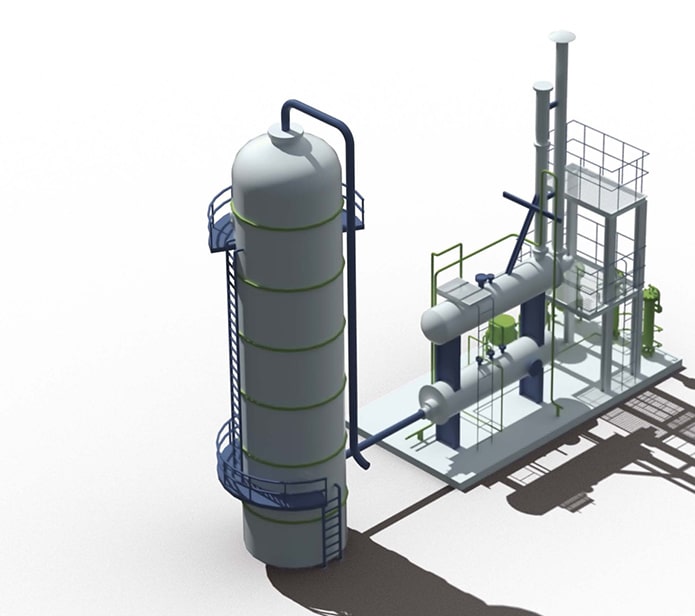

1. Les unités de déshydratation TEG : Elles sont reconnues comme l’un des systèmes les plus courants dans l’industrie. Elles aident à déplacer le TEG via une tour de contacteurs afin de lui permettre de recueillir la vapeur d’eau du flux gazeux. Le TEG sec est alors produit pour être recirculé après que le TEG riche ait été régénéré dans un rebouilleur.
2. Unités de déshydratation par tamis moléculaire : Utilisant des adsorbants à base de zéolite, ces unités extraient efficacement l’eau du gaz naturel. Les molécules d’eau adhèrent à la surface d’un lit de tamis moléculaire lorsque le gaz le traverse. Le rétablissement de la capacité d’adsorption des tamis moléculaires requiert un renouvellement périodique.
3. Unités de gel de silice : Utilisant des billes de gel de silice comme matériau adsorbant, les unités de déshydratation au gel de silice fonctionnent de la même manière que les unités de tamisage moléculaire. Les molécules d’eau sont adsorbées lorsque le gaz passe sur un lit de gel de silice ; ceci requiert une régénération, laquelle se réalise en faisant bouillir l’eau absorbée dans le matériau.

Nombreux usages : L’adaptabilité des unités de déshydratation de gaz

Les GDU gagnent du terrain dans divers domaines de l’industrie pétrolière et gazière, dépassant les frontières traditionnelles.

1. Usines de traitement du gaz naturel : Base de l’infrastructure de traitement du gaz, ces installations utilisent les GDU pour rehausser la qualité et la pureté du gaz traité et garantir qu’il est conforme aux réglementations avant d’être intégré dans le système de distribution.
2. Conduites de transport de gaz : D’énormes conduites de transport constituent la pierre angulaire des réseaux de distribution de gaz. Elles doivent être déshydratées pour répondre aux exigences strictes des pipelines et empêcher la formation d’hydrates lors des longs trajets vers les clients.
3. Installations de stockage de gaz naturel : Les GDU sont utilisées dans les installations de stockage de gaz naturel pour extraire l’humidité du gaz conservé dans des réservoirs et des cavernes. Cela préserve l’intégrité structurelle de l’infrastructure de stockage et empêche la corrosion.
4. Plateformes offshore : Pour s’assurer que les exigences en matière de qualité sont satisfaites avant que le gaz ne soit livré aux installations terrestres, les plateformes offshore de production de gaz et de pétrole s’appuient fortement sur les unités de déshydratation pour éliminer l’humidité du gaz produit.

Développement durable et aspects liés à l’environnement

Des procédures de déshydratation plus respectueuses de l’environnement ont été mises au point en réponse à l’importance croissante accordée par l’industrie pétrolière et gazière à la préservation de l’environnement au cours des dernières années. Une stratégie consiste à utiliser des sources d’énergie renouvelables, telles que l’énergie solaire ou éolienne, pour fournir l’énergie nécessaire à la déshydratation.

En utilisant des énergies renouvelables pour alimenter ces machines à déshydrater, l’industrie peut s’orienter vers un avenir plus durable en réduisant ses besoins en combustibles fossiles et ses émissions de gaz à effet de serre.

De plus, en mettant en œuvre des techniques efficaces de gestion de l’eau, des efforts sont déployés pour réduire l’impact écologique des opérations des unités de déshydratation.

Les techniques de recyclage et de réutilisation de l’eau sont utilisées pour réduire la quantité d’eau douce et d’eau usée produite pendant les traitements de déshydratation. L’utilisation de dessicants et de produits chimiques écologiques dans les unités de déshydratation permet d’atténuer les effets des opérations de traitement du gaz sur l’environnement.

Technologie actuelle pour les unités de déshydratation de gaz

La demande de rentabilité, de durabilité et d’efficacité dans le secteur du pétrole et du gaz favorise les percées technologiques dans le domaine de la déshydratation de gaz. L’effet sur l’environnement et les performances des unités de déshydratation de gaz sont améliorés par la recherche de nouvelles techniques et d’approches de pointe.

L’utilisation de systèmes de déshydratation hybrides, qui intègrent de nombreuses techniques de déshydratation, notamment l’adsorption et l’absorption dans une seule unité, est l’une de ces avancées. Les avantages des deux approches combinées dans ces systèmes hybrides sont qu’ils maximisent l’efficacité de la déshydratation tout en réduisant la consommation d’énergie et les frais de fonctionnement.

En outre, les progrès de la science des matériaux ont permis la création de nouveaux matériaux déshydratants dotés de capacités de régénération et d’adsorption améliorées.

Par exemple, les chercheurs étudient l’utilisation de structures organométalliques (MOF) et de matériaux basés sur le graphène comme déshydratants hautement efficaces pour les applications de déshydratation de gaz.

Ces matériaux de pointe présentent une remarquable capacité d’adsorption des molécules d’eau, ce qui permet des procédures de déshydratation plus efficaces et une moindre consommation d’énergie.

Obstacles et perspectives d’avenir

Bien que les technologies de déshydratation de gaz aient considérablement progressé, plusieurs problèmes doivent encore être résolus. La gestion des polluants et des impuretés dans le flux de gaz est l’une des difficultés qui peuvent affecter l’efficacité et la durée de vie des unités de déshydratation.

La matière particulaire, le dioxyde de carbone (CO2) et le sulfure d’hydrogène (H2S) sont des contaminants qui peuvent entraver la déshydratation et requièrent des techniques de traitement et d’atténuation spécifiques.

En outre, la conception et le fonctionnement des unités de déshydratation sont compliqués par la complexité et la variété croissantes des mélanges de gaz naturel. Pour obtenir des performances et une efficacité maximales, les flux de gaz présentant des compositions inhabituelles ou des concentrations élevées d’impuretés peuvent nécessiter des solutions de déshydratation spécialement conçues.

En outre, il existe des possibilités d’innovation dans les technologies de déshydratation de gaz pour répondre aux exigences changeantes de l’industrie en raison de l’introduction de nouvelles sources de gaz et de nouvelles méthodes de production, telles que les gisements de gaz de réservoir étanche et le gaz de schiste.

Note de fin

En résumé, les unités de déshydratation de gaz sont la pierre angulaire de l’infrastructure de traitement du gaz, renforçant la qualité, la pureté et l’intégrité opérationnelle du gaz naturel tout au long de son parcours complexe, de l’extraction à la consommation.

En éliminant efficacement l’humidité du flux de gaz, ces unités atténuent les risques liés à la formation d’hydrates, à la corrosion des équipements et aux perturbations opérationnelles, favorisant ainsi le fonctionnement sûr et efficace des installations de traitement de gaz.

Les GDU sont à l’avant-garde des changements de paradigmes technologiques et d’ingénierie, offrant des performances, une efficacité et une fiabilité accrues pour répondre aux besoins croissants du secteur pétrolier et gazier. Les GDU sont inébranlables dans le paysage énergétique dynamique, représentant l’efficacité, l’innovation et la résilience.

FAQ

1. Comment les unités de déshydratation de gaz fonctionnent-elles lorsqu’elles sont exposées à différentes conditions d’exploitation telles que la température et la pression ?

Leurs conditions d‘exploitation influencent grandement l’efficacité et l’efficience des machines de déshydratation de gaz. Les températures élevées accélèrent souvent le processus de déshydratation, mais elles peuvent également affecter la stabilité des matériaux déshydratants.

De même, les variations de pression peuvent affecter le processus de régénération du déshydratant et le taux d’humidité d’équilibre du flux gazeux. Il est essentiel de comprendre ces impacts pour optimiser le fonctionnement des unités de déshydratation dans différents cas de figure.

2. Quels sont les aspects essentiels à prendre en compte lors du choix d’une unité de déshydratation de gaz pour un usage particulier ?

Lors de la sélection d’une unité de déshydratation de gaz, de nombreux critères doivent être pris en compte, tels que la composition et le débit du flux gazeux, le taux d’humidité ou le point de rosée nécessaire, l’énergie disponible, l’espace disponible et les enjeux environnementaux.

D’autres éléments, notamment les dépenses d’investissement et d’exploitation, les besoins en matière de maintenance et le respect de la réglementation, doivent également être évalués pour garantir le choix de la meilleure solution de déshydratation pour l’application.

3. Comment les types de dispositifs de déshydratation de gaz et le matériau déshydratant affectent-ils les procédures d’entretien et de dépannage ?

Le type d’unité de déshydratation de gaz (par exemple, TEG, tamis moléculaire) et le matériau déshydratant utilisé déterminent les méthodes d’entretien et de dépannage. Par exemple, le pH du glycol, les inhibiteurs de corrosion et la pureté des unités de déshydratation du TEG doivent être contrôlés régulièrement.

Ils requièrent également une filtration de la pollution et un remplacement du glycol. En revanche, les unités à tamis moléculaire peuvent requérir un contrôle de la capacité d’adsorption, des cycles de régénération et le remplacement du lit. Il est essentiel de comprendre ces différences pour assurer un fonctionnement fiable des dispositifs de déshydratation de gaz.

4. Comment les normes industrielles et les dispositions légales influencent-elles la construction et l’exploitation des unités de déshydratation de gaz ?

Pour garantir la préservation de l’environnement, la fiabilité opérationnelle et la sécurité, les unités de déshydratation de gaz doivent être conformes aux normes industrielles et aux dispositions légales. Ces normes peuvent inclure des spécifications concernant le choix des matériaux, le contrôle des émissions, la conception des équipements et les procédures d’exploitation.

En outre, les meilleures pratiques et normes de l’industrie peuvent proposer des idées pour maximiser l’efficacité et l’efficience des unités de déshydratation tout en réduisant les risques et les responsabilités.

5. Quels sont les nouveaux développements dans les technologies de déshydratation de gaz et les tendances qui influencent l’orientation du secteur ?

Le secteur de la déshydratation de gaz est en constante évolution en raison des changements du marché, de la technologie et de l’environnement. La conception, l’exploitation et la maintenance des unités de déshydratation de gaz sont révolutionnées par des tendances émergentes, notamment l’intégration de l’automatisation, de l’intelligence artificielle (IA) et de la numérisation.

En outre, l’évolution des matériaux déshydratants, l’intensification des processus et l’intégration des sources d’énergie renouvelables remodèlent les technologies de déshydratation de gaz de l’avenir et offrent de nouvelles opportunités en termes d’efficacité, d’accessibilité financière et de durabilité.
