Les thermoplongeurs industriels

UTILISATIONS ET APPLICATIONS DES THERMOPLONGEURS INDUSTRIELS DANS L’INDUSTRIE MANUFACTURIÈRE

Les thermoplongeurs sont des appareils installés dans des réservoirs ou des cuves pour chauffer des liquides. La plupart des industries mettent en œuvre divers procédés qui exigent l’utilisation de niveaux élevés de chaleur et d’énergie. Il existe différents types de thermoplongeurs sur le marché aujourd’hui qui répondent spécifiquement aux besoins de chauffage industriel. Les types courants de thermoplongeurs industriels sont à brides, filetés et latéraux.

Ces outils clés de chauffage industriels peuvent être classés et différenciés par les mécanismes qu’ils utilisent dans le processus de chauffage, la composition du produit, les spécifications techniques et les différentes applications du produit. Cet article examine les différents types de thermoplongeurs industriels, en particulier les thermoplongeurs à brides, à circulation et latéraux. Il fournit également des informations utiles aux spécialistes de l’industrie sur les types de produits, les utilisations, la composition et les spécifications techniques.

RÉCHAUFFEURS À BRIDE

Les réchauffeurs à bride sont des thermoplongeurs sur le côté qui utilisent des brides de tuyau d’un diamètre nominal compris entre 3 et 14 pouces. Le but étant de supporter les pressions élevées des réservoirs de vapeur chauffée, de gaz comprimés ou de liquides. Une bride d’accompagnement correspondante est nécessaire pour les installer sur la paroi du réservoir. Ces réchauffeurs présentent une large gamme de densités de puissance, de puissances de chauffage, de tailles de brides et de puissances nominales. Ces réchauffeurs fournissent de la chaleur pour de nombreux processus. Ils sont simples à installer et à entretenir, faciles à surveiller et à contrôler. Ils sont économes en énergie, ce qui en fait l’option de chauffage préférée de nombreuses industries.  En raison de ces caractéristiques, les réchauffeurs à bride sont les mieux adaptés aux cuves, aux récipients de forme irrégulière et aux réservoirs.

Utilisation des thermoplongeurs à bride

Les réchauffeurs à bride sont généralement conçus pour être utilisés dans des cuves et des réservoirs sous pression. L’on s’en sert principalement pour le chauffage industriel de liquides tels que le pétrole, l’eau, les solutions corrosives et les fluides caloporteurs. Ces réchauffeurs sont également utilisés pour chauffer les équipements de transformation des aliments, les réservoirs d’eau chaude, les équipements de rinçage et de nettoyage, les chaudières et les équipements de traitement. Ils sont également utilisés pour la protection contre le gel et le préchauffage de l’huile et de l’eau.

Composants du produit

Un réchauffeur à bride est constitué d’un élément tubulaire en épingle à cheveux plié, brasé ou soudé à la bride. Il est muni de boîtes de câblage pour permettre les connexions électriques.  Les thermoplongeurs à bride sont généralement installés en boulonnant l’élément de bride à la buse ou à la paroi du réservoir. Le composant chauffant est généralement soudé de manière permanente à la bride.

Spécifications techniques :

• Matériaux des éléments chauffants — Cuivre, acier, acier inoxydable 304, INCOLOY
• Éléments de numérotation dans les brides — 3, 6, 12, 18, 27, 36 et 45
• Diamètre de l’élément — 0,475 pouce
• Densité de puissance — 6,5 ; 15 ; 23 ; 45 et 75 W/In 2

RÉCHAUFFEURS À CIRCULATION

Les thermoplongeurs à circulation sont essentiellement des thermoplongeurs à bride ou des bouchons filetés montés sur des chambres isolées. L’objectif étant d’augmenter l’efficacité du fluide chauffant circulant en ligne ou sur le côté. Les réchauffeurs à circulation sont normalement appelés échangeurs de chaleur électriques parce qu’ils génèrent leur propre chaleur et fournissent un rendement maximal. Contrairement à la plupart des thermoplongeurs, les réchauffeurs à circulation ont tendance à s’adapter au compartiment des bornes à usage général, résistante aux intempéries ou à l’humidité et aux endroits dangereux à l’épreuve des explosions.

Différentes utilisations des réchauffeurs à circulation

Tout comme la plupart des réchauffeurs industriels, les réchauffeurs à circulation ont un large éventail d’applications. Il s’agit notamment du chauffage de l’eau, de la protection contre le gel, du chauffage au mazout, du chauffage au fuel et à l’huile, du chauffage à l’air et au gaz, du chauffage à l’huile de graissage et aux huiles usagées et des soupapes de vidange.

Composants du produit :

Les réchauffeurs à circulation sont constitués d’unités emballées comprenant un thermoplongeur à bride ou à bouchon fileté placé dans une chambre de chauffage thermiquement cloisonnée. Ils sont conçu pour offrir des capacités de chauffage efficaces d’un milieu liquide grâce à un fonctionnement en bras latéral ou en ligne.

Spécifications techniques type :

• Éléments chauffants gainés de cuivre, d’acier ou d’acier inoxydable d’un diamètre de 0,475 pouce
• Un conteneur en acier isolé avec une enveloppe galvanisée
• Compartiment des bornes (de préférence NEMA Type 1)
• Un thermostat intégré (avec une plage de 60° à 250°F)
• Supports ou patins de fixation recommandés par le fabricant
• Les réchauffeurs à brides sont équipés de brides en acier de classe 150 qui répondent aux normes ANSI B16.5
• Pression nominale de 160psi à une température de 250°F

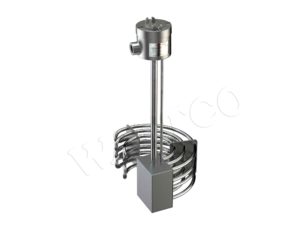

LES RÉCHAUFFEURS LATÉRAUX

Les thermoplongeurs latéraux sont destinés aux cuves ou réservoirs où les réchauffeurs latéraux ne peuvent pas être installés de manière pratique. Ces réchauffeurs sont conçus pour être installés sur le dessus du réservoir ou de la cuve avec les composants chauffants directement immergés le long de la paroi du récipient vers le bas. La circulation naturelle des fluides qui a lieu à l’intérieur de la cuve ou du réservoir permet une distribution uniforme de la chaleur.

Les réchauffeurs latéraux sont très pratiques en raison du fait qu’ils ne nécessitent aucune pénétration dans le réservoir ou le récipient lors du montage. Cela offre un large espace à l’intérieur du récipient ou du réservoir. Ils peuvent également être facilement retirés du réservoir ou de la cuve, par exemple pour le nettoyage, le remplacement du chauffage ou l’entretien, et ne prennent pas beaucoup de place. Contrairement aux autres types de réchauffeurs industriels du marché, les thermoplongeurs latéraux sont plutôt polyvalents en termes d’utilisation et de stockage. C’est en raison de leur puissance nominale, de leurs boîtiers de raccordement et de leurs méthodes de montage.

Utilisations des thermoplongeurs latéraux

En raison de la diversité des formes et des matériaux des éléments chauffants, les thermoplongeurs latéraux sont utilisés dans un large éventail d’applications. Ils sont très utiles pour chauffer des matériaux liquides et visqueux tels que l’eau, les solvants, les huiles, les bains de placage, les acides et les sels.

Les thermoplongeurs sont les réchauffeurs industriels les plus populaires. Ils sont faciles à utiliser et sont dans la plupart des cas les plus efficaces en raison du contact direct que les composants de chauffage ont avec le liquide chauffé. De plus, ils ne nécessitent aucun montage spécial pour être installés.  Cependant, les thermoplongeurs latéraux ne peuvent pas être utilisés pour chauffer des gaz.

Spécifications techniques type :

Le thermoplongeur latéral est disponible dans les modèles « installés par le haut » (L et O), ce qui permet de l’installer facilement dans les réservoirs et les cuves. Voici quelques-unes des spécifications techniques des thermoplongeurs latéraux :

• Matériaux des éléments chauffants — acier, cuivre, acier inoxydable, INCOLOY, téflon (fluoropolymère), céramique, quartz et titane
• Alliage de 800 éléments de gaine d’une densité de watts atteignant les 60 W/in2
• Kilowatts — Puissances jusqu’à 200 kW
• Tensions jusqu’à 600 VCA
• Configurations de montage – Montage latéral ou supérieur, en forme de L et installations de réservoirs profonds
