LES CHAUFFE-CONDUITS WATTCO EN DÉTAIL

La réputation de Wattco en tant que fournisseur de chauffe-conduits de haute qualité s’est forgée au fil des années auprès d’un grand nombre d’industries. Les secteurs avec lesquels nous travaillons le plus souvent sont ceux de la chimie, de la fabrication, du pétrole et du gaz, de l’alimentation et de la défense. Les chauffe-conduits constituent l’une des plus récentes lignes de produits de Wattco.

Dans cet article, vous vous familiariserez avec les chauffe-conduits, leurs applications et tout ce que vous devez savoir pour prendre une décision d’achat éclairée.  Si vous avez besoin d’informations supplémentaires ou de conseils pour prendre une décision, appelez-nous.

Par ailleurs, vous pouvez demander un devis en vous rendant sur notre site web. Nous vous garantissons une réponse dans les 24 heures.

Introduction aux chauffe-conduits Wattco

Depuis 1969, Wattco fabrique les éléments chauffants électriques utilisés dans les chauffe-conduits. La recherche, la conception, le développement et l’expérimentation des dernières technologies nous ont conduits, au fil des ans, à produire une méthode de chauffage adaptable et compatible avec la majorité des systèmes de chauffage à air non pressurisé. En plus de notre gamme standard de chauffe-conduits,

Wattco est à votre disposition pour la réalisation de chauffe-conduits personnalisés pour des applications ou des environnements spécialisés, y compris les environnements défavorables. Les chauffe-conduits Wattco standard peuvent être commandés sous différentes tailles et dimensions afin de s’adapter à l’espace disponible.

En règle générale, les chauffe-conduits sont composés d’un élément chauffant à serpentin ouvert, tubulaire ou tubulaire à ailettes. Cet élément peut être soit bridé, soit inséré directement dans le conduit. Les chauffe-conduits sont divisés en deux catégories générales : les réchauffeurs de conduits d’air et les réchauffeurs de processus.

Les réchauffeurs de conduits d’air sont les plus courants dans les systèmes industriels de ventilation par circulation d’air ou dans les applications de chauffage de confort. Alors que les chauffe-conduits de processus sont principalement utilisés dans les applications de production de chaleur industriel. Un exemple d’application de processus industriel pour un chauffe-conduit se retrouve dans un four qui nécessite une recirculation ou une circulation forcée de l’air.

Dans la mesure du possible, nous nous efforçons de répondre aux besoins individuels de chaque client et nous nous appuyons sur notre expérience de plus de 50 ans pour proposer des solutions personnalisées pour les systèmes de chauffage à air non pressurisé.

Chauffe-conduits tubulaires

Les chauffe-conduits tubulaires Wattco sont conçus pour convertir l’électricité en chaleur dans le but général de chauffer un grand espace aussi rapidement et efficacement que possible. Les composants communs d’un réchauffeur tubulaire comprennent un boîtier, des éléments chauffants et un panneau de contrôle pour réguler la température. Chacun de ces éléments peut être observé dans le chauffe-conduit tubulaire non bridé que l’on voit sur l’image de droite.

Une résistance est placée au centre de l’élément chauffant tubulaire. Elle est constituée d’un fil métallique composé d’un alliage de chrome et de nickel. Si une coupure de courant immédiate est nécessaire, pour des urgences ou autres, nous pouvons installer des contacteurs magnétiques pour être certain que le courant est coupé précisément au moment voulu.

La fabrication du câblage électrique qui alimente l’appareil de chauffage des conduits est conforme à des valeurs normalisées, ce qui garantit que l’appareil s’adaptera aux infrastructures de ventilation existantes. Pour garantir l’obtention du débit d’air souhaité, nous installons un commutateur de débit d’air près des éléments chauffants.

Interrupteur thermique primaire

En plus de l’interrupteur manuel de débit d’air, nous installons également un interrupteur automatique appelé interrupteur thermique primaire. Cet interrupteur automatique est conçu pour arrêter l’appareil lorsque la limite de température maximale est atteinte. L’interrupteur se réinitialise automatiquement dès que la température descend en dessous de la limite maximale et est prêt à arrêter ce dernier une nouvelle fois.

L’interrupteur manuel secondaire est appelé interrupteur de coupure secondaire. Lorsque le chauffe-conduit doit faire l’objet d’un entretien ou d’une maintenance, un sectionneur peut être utilisé pour couper l’alimentation électrique de l’appareil. Celui-ci comprend également un interrupteur à relais qui garantit que le ventilateur de circulation est prêt à fonctionner avant que l’appareil de chauffage ne soit activé. Ce relais est appelé relais de verrouillage du ventilateur. Des bagues en céramique stéatite sont présentes pour soutenir toute contrainte mécanique sur le dispositif.

Le choix de la céramique stéatite s’explique par sa rigidité diélectrique élevée et sa résistance aux chocs mécaniques et thermiques. Les bornes à serpentin ouvert sont également fabriquées en stéatite, contrairement aux bornes pour chauffe-conduit tubulaire. Ces bornes servent d’isolation et assurent un transfert fiable et, surtout, sûr de l’énergie électrique entre le panneau de contrôle et les éléments chauffants.

Le transformateur qui est livré avec les chauffe-conduits Wattco est préréglé pour une tension primaire allant de 120 à 600 volts. Une enveloppe de protection ou un boîtier en acier inoxydable protège le câblage en aluminium et en cuivre. Pour davantage de sécurité, nous installons un fil de terre pour éviter l’accumulation d’électricité statique.

Rendement électrique du chauffe-conduit

Wattco dispose de plusieurs options de chauffe-conduit personnalisées avec des puissances allant jusqu’à 1 000 kW. Les tensions suivantes peuvent être acceptées :

• 347 Volts/1 Phase
• 600 Volts/1 Phase
• 600 Volts/3 Phases
• 208/240 Volts/1 Phase
• 208 Volts/3 Phases

Pour garantir que nos chauffe-conduits s’intègrent à votre processus, nous suivons le label international de l’Association canadienne de normalisation (CSA) qui établit les normes du secteur et est reconnu par les États-Unis. Comme décrit ci-dessus, nos réchauffeurs peuvent être équipés de composants qui peuvent servir à prolonger la durée de vie opérationnelle de ce dernier.

Déterminer la puissance requise pour votre application de chauffe-conduit

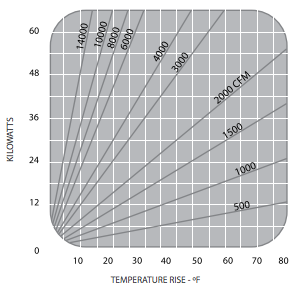

 La sélection du chauffe-conduit le mieux adapté à vos besoins dépend de la température que vous devez atteindre et de la rapidité avec laquelle vous devez l’atteindre. Reportez-vous au tableau illustré pour déterminer la puissance requise pour votre application.

Chauffe-conduits et différents serpentins de chauffage

Nous avons déjà mentionné que dans la catégorie des chauffe-conduits, il existe différentes options pour les éléments : les éléments chauffants à serpentin ouvert, tubulaires ou tubulaires à ailettes. Nous examinerons ci-dessous chaque type d’élément et nous préciserons sa pertinence en fonction de son application.

Chauffe-conduit à serpentin ouvert

Le chauffe-conduit à serpentin ouvert est un type de chauffage dont les éléments en serpentin exposés sont disposés horizontalement ou verticalement sur le plan du mouvement de l’air. Les éléments hélicoïdaux d’un chauffe-conduit à serpentin ouvert sont similaires à ceux d’un chauffage d’appoint classique que vous avez peut-être chez vous.  Les réchauffeurs à serpentin ouvert sont généralement utilisés dans des applications de confort, comme le chauffage d’un bureau ou d’un espace industriel. Comme ils n’ont pas besoin de fonctionner dans des conditions extrêmes et qu’ils ne sont pas exposés à des matières dangereuses, les chauffe-conduits à serpentin ouvert sont moins chers à produire que leurs homologues industriels.

Les différentes applications des chauffe-conduits tubulaires à bride et des chauffe-conduits tubulaires sans bride

Les chauffe-conduits tubulaires constituent une excellente solution de chauffage des conduits pour un certain nombre de raisons. La durabilité, la solidité et la facilité d’entretien sont les principales raisons de ce choix. Ils sont également faciles à installer, ne réagissent pas trop mal à l’humidité ou à la poussière, et sont flexibles grâce à la variété des bornes avec lesquelles ils peuvent être fabriqués.

En fonction de vos besoins industriels en matière de chauffe-conduits, vous pouvez avoir besoin de l’un des deux types de chauffages tubulaires. Voici quelques distinctions à garder présent à l’esprit pour vous aider à faire la différence entre les deux et à déterminer lequel correspond à vos besoins.

Chauffe-conduit tubulaire

Un chauffe-conduit tubulaire sans bride se compose d’un support de conduit équipé d’un élément tubulaire dont la forme et la construction sont similaires à celles de l’élément chauffant que l’on peut trouver sur un réchauffeur à bouchon fileté ou un réchauffeur à circulation.  Les chauffe-conduits avec un élément tubulaire sans ailette sont les moins courants et ne sont disponibles que pour des applications spécialement approuvées.

Contactez-nous pour plus d’informations sur l’acquisition d’un de ces chauffe-conduits spécialisés. Les éléments tubulaires des chauffe-conduits sont le plus souvent choisis lorsque le chauffe-conduit doit fonctionner dans un environnement où un choc électrique est probable ou s’il existe un risque d’accumulation d’électricité statique.

Chauffe-conduit tubulaire à ailettes

Le chauffe-conduit tubulaire à ailettes est le chauffe-conduit le plus populaire fabriqué par Wattco. Sa popularité vient de son côté pratique et du large éventail d’applications qu’il offre.  Grâce à sa résistance mécanique, le réchauffeur tubulaire est un équipement idéal pour les conditions difficiles.

Différences entre les chauffe-conduits à bride et sans bride

La différence évidente entre les deux types de chauffe-conduits tubulaires réside dans les ailettes qui entourent l’élément chauffant du chauffe-conduits tubulaire à ailettes. La surface de l’élément chauffant tubulaire est maximisée par les ailettes qui l’entourent, ce qui permet à la chaleur générée par l’élément de se dissiper plus rapidement que son homologue sans ailettes.

En dispersant la chaleur sur une plus grande surface, cette caractéristique prolonge la durée de vie de l’élément chauffant. Les zones à faible taux d’humidité nécessitent des ailettes en acier ; elles assurent un transfert de chaleur supérieur à celui des ailettes en acier inoxydable. Les ailettes en acier inoxydable ont toutefois leurs propres avantages. En effet, les ailettes en acier inoxydable sont beaucoup plus rigides et conviennent donc mieux aux processus impliquant des vibrations.

Construction d’un chauffe-conduit

En fonction du type de réchauffeur dont vous avez besoin et de ses besoins d’entretien régulier, vous aurez besoin de l’une des deux constructions de cadre de chauffe-conduit : Type à insertion ou type à bride.

Chauffe-conduit à insertion

 Le chauffe-conduit à insertion s’insère dans une ouverture sur le côté du conduit de ventilation, comme illustré. Le boîtier fait saillie à l’évent et permet de le retirer facilement pour l’entretien ou le remplacement.

Chauffe-conduit à bride

Les chauffe-conduits à bride s’insèrent dans l’évent pour connecter deux évents qui convergent. Le chauffe-conduit à insertion et le chauffe-conduit à bride peuvent tous deux avoir un boîtier orienté sur le côté ou le bas. Ils peuvent également être utilisés en tandem si nécessaire.

Nous construisons un cadre en acier galvanisé épais pour garantir la solidité et la longévité de votre appareil. Cela permet également d’éviter autant que possible la rouille. Nous concevons nos brides de montage pour une insertion rapide, facile et sûre dans le conduit de chauffage.

Facteurs influant sur les chauffe-conduits tubulaires

Wattco construit des chauffe-conduits pour qu’ils soient aussi fiables et durables que possible, mais il existe quelques facteurs qui peuvent affecter les performances du chauffe-conduit. Ces variables sont la puissance surfacique utilisée pour le réchauffeur et le matériau dont est faite la gaine.

Puissance surfacique

La puissance surfacique élevée permet de chauffer rapidement le chauffe-conduit. Un réchauffeur à haute puissance surfacique présente l’avantage de pouvoir chauffer rapidement le chauffe-conduit. Une puissance surfacique élevée est nécessaire si votre application requiert le temps de chauffage le plus rapide possible.

Les lois de la physique concernant la thermodynamique font que, malheureusement, plus la puissance surfacique est élevée, plus la durée de vie de l’appareil risque d’être réduite.

Matériau de la gaine du chauffe-conduit tubulaire

Le matériau choisi pour la gaine du chauffe-conduit est d’une importance capitale lors de la prise de décision pour deux raisons.  Premièrement, le matériau de la gaine doit être choisi en fonction de la température de l’application à laquelle il est destiné. Le second facteur dépend du degré de corrosivité de l’atmosphère dans laquelle le chauffe-conduit fonctionnera. Le choix d’un matériau approprié permet de résister aux propriétés corrosives de l’air.

Un représentant de Wattco peut vous aider à déterminer le matériau qui convient à votre application en fonction du degré de corrosivité de l’environnement. Vous pouvez également consulter le tableau ci-dessous pour connaître le matériau de la gaine dont vous avez besoin en fonction de la température que l’air atteindra dans votre processus.

Différentes applications des chauffe-conduits

Les chauffe-conduits ont une large gamme d’applications, tant commerciales que résidentielles. Les réchauffeurs à serpentin ouvert sont populaires dans les applications de confort, comme le chauffage d’un espace de travail industriel ou d’un bureau. Cependant, les chauffages tubulaires ont une construction plus solide et peuvent être utilisés dans des environnements plus difficiles. Les chauffe-conduits peuvent être divisés en deux catégories d’application.

Les réchauffeurs de conduits d’air sont principalement utilisés pour les systèmes de ventilation à circulation d’air et les applications de chauffage de confort (CVC).  Les chauffe-conduits de processus sont principalement utilisés dans les applications de production de chaleur industriel. Par exemple, dans les fours qui nécessitent une recirculation de l’air ou une circulation forcée. Le tableau ci-dessous énumère certaines des applications les plus courantes pour lesquelles Wattco fournit des chauffe-conduits.

Entretien des chauffe-conduits Wattco

Les tâches d’entretien des chauffe-conduits peuvent être simples et rapides ou longues et pénibles, selon le type de réchauffeur et l’application. Les chauffe-conduits situés dans des environnements dangereux ou supportant une charge de travail importante nécessiteront le plus de travail. Par contre et grâce à la conception et à la construction efficaces des chauffe-conduits Wattco, ils sont faciles et sûrs à retirer et à inspecter.

Lorsque vous ou votre personnel avez identifié le problème, nous pouvons fournir des composants de remplacement et des informations supplémentaires. Les représentants de Wattco peuvent également vous aider à résoudre le problème. Wattco fabrique des réchauffeurs avec un dispositif d’arrêt manuel de l’alimentation électrique afin que le réchauffeur puisse être retiré en toute sécurité pour être nettoyé ou remplacé.

La différence des chauffe-conduits Wattco

Qu’est-ce qui rend les chauffe-conduits Wattco différents ? Notre engagement ferme en faveur de l’assurance qualité, nos années de conception et de développement, ainsi que notre processus de fabrication raffiné contribuent à la création de certains des meilleurs chauffe-conduits du marché actuel. Dans la mesure du possible, nous sommes également disposé à répondre aux besoins spéciaux et aux projets personnalisés. En collaboration avec le client, nous recherchons une solution efficace. Nos clients font confiance à notre expérience d’un demi-siècle dans la fabrication de produits de qualité et dans nos efforts constants pour améliorer les matériaux, la conception et la construction.

Wattco est aussi transparent que possible avec ses clients et reste disponible pour le support, la maintenance et l’information même après la vente. Nos clients apprécient également notre service clientèle et reconnaissent que nous sommes la seule entreprise de notre secteur à proposer des devis pour un projet en 24 heures et une expédition rapide. Prenez contact avec nous pour découvrir la différence par vous-même.
