TRAÇAGE THERMIQUE PAR RAPPORT AU CHAUFFAGE PAR IMMERSION

Last updated on septembre 23rd, 2023 at 06:29 am

Lorsqu’il est question de systèmes de chauffage, tous les projets n’exigent pas la même méthode. Compte tenu des applications, des implications, des environnements, des matériaux, des budgets et autres, il y a des moments où il faut utiliser le traçage thermique et d’autres où il faut utiliser le chauffage par immersion.

Le traçage thermique n’est peut-être pas aussi connu que les thermoplongeurs, c’est pourquoi cet article explique le traçage thermique et ce qui le différencie du chauffage par immersion. Les opérateurs industriels peuvent l’utiliser pour déterminer la méthode de chauffage qui est la meilleure pour leur projet.

Définition du traçage thermique

Les câbles de traçage thermique sont souvent utilisés pour lutter contre les températures glaciales. Sous les climats ou les saisons froides, les entreprises utilisent des câbles de traçage thermique pour maintenir la température dans les tuyaux et les vannes afin d’éviter qu’ils n’éclatent, qu’ils ne fonctionnent mal ou qu’ils n’endommagent le contenu transféré.

Les systèmes de traçage thermique sont mis au point en connectant des câbles spéciaux à résistance à la conduite. Les câbles électriques fournissent de la chaleur là où la perte de chaleur est possible. Ils sont mis sous tension, ce qui permet de convertir l’énergie en chaleur. Deux câbles en cuivre longent les câbles de traçage thermique et forment la zone de chauffage.

Les systèmes de traçage thermique avec des câbles à isolation minérale (IM) peuvent atteindre des températures proches de 1000 °F. Les câbles à puissance constante supportent normalement une température de 400 °F et les câbles autorégulants de 150 °F à 400 °F.

Bien que l’objectif des systèmes de traçage thermique soit d’empêcher les canalisations de geler et d’éclater lorsque le liquide se dilate, les environnements où les températures sont constamment négatives n’utiliseront pas cette méthode de manière aussi efficace.

Systèmes de traçage thermique constants ou autorégulés

Les systèmes de traçage thermique peuvent être autorégulés ou alimentés par une puissance constante. Un système à puissance constante fournit une chaleur homogène et constante dans tout le tuyau, peu importe la température ambiante.

Quelles que soient les circonstances, cette méthode de traçage thermique reste à la même température. Les systèmes à puissance constante ne peuvent pas se chevaucher, sans quoi ils créent des points chauds et des dysfonctionnements.

En revanche, les systèmes autorégulateurs prennent en compte les autres températures. La chaleur émise varie selon la température de la surface où le traçage thermique a été installé. S’il détecte une température plus élevée, il réduira la puissance de sortie, et vice versa s’il détecte des températures plus faibles.

Comment cela est-il possible ? Le polymère de carbone qui constitue l’âme conductrice du câble réagit aux changements de température. Lorsque les températures sont plus froides, l’âme se contracte, ce qui augmente le nombre de voies électriques et la température.

Lorsque les températures sont plus chaudes, l’âme se dilate, ce qui réduit le nombre de voies électriques et abaisse la température. Enfin, contrairement aux systèmes à puissance constante, les câbles autorégulants peuvent se chevaucher puisqu’ils détectent les changements de température et s’adaptent en conséquence.

Applications

Généralement parlant, toute industrie qui doit empêcher les tuyaux de geler et d’éclater peut utiliser des systèmes de traçage thermique. L’industrie pétrolière et gazière est l’un des secteurs les plus importants parce qu’une interruption ou un arrêt de production touche toute l’économie. Le mauvais temps affecte négativement les finances, les profits et les pertes, la croissance de l’entreprise et la réputation.

Pour les producteurs, les systèmes de traçage thermique sont essentiels pour assurer le fonctionnement des usines sans que les câbles, les tuyaux ou les équipements ne gèlent. Cette industrie doit répondre aux besoins de production de millions de produits. Il est hors de question d’attendre qu’un pipeline dégèle.

Dans l’industrie agricole, les câbles de traçage thermique sont utilisés pour faire fonctionner les réservoirs et le matériel dans toutes les conditions météorologiques. Les cultures et le bétail peuvent être gravement affectés par une modification ou un arrêt de ce système, ce qui peut entraîner beaucoup de gaspillage.

Les industries qui travaillent avec des matières délicats, des produits chimiques ou des ressources qui doivent être conservés dans des conditions spécifiques utiliseront également des câbles de traçage thermique pour garantir le maintien de la bonne température et de la bonne viscosité.

Implications

Les systèmes de traçage thermique présentent des avantages et des inconvénients. Sur le plan positif, ils peuvent être mis en œuvre dans des situations dangereuses en utilisant des câbles autorégulés pour s’assurer que la bonne température est maintenue.

Si les câbles de traçage thermique sont suffisamment efficaces en tant que tels, il est possible de les améliorer en ajoutant de l’isolant. Ceci est particulièrement utile sous les climats froids pour contrer les effets du climat.

Le recours à des systèmes de traçage thermique permet de réaliser des économies. Prenez de l’avance sur la réparation des canalisations en utilisant des câbles chauffants. On économise ainsi de l’argent qui serait perdu quand la température baisse. Sa durée de vie est plus longue et son entretien moins important que le traçage à la vapeur et le traçage à l’eau chaude, ce qui en fait une option plus abordable.

Si l’objectif est de chauffer des parties d’un pipeline, le traçage thermique est la solution. Il est plus économe en énergie que d’autres méthodes si tel est le cas, parce qu’il concentre sa chaleur sur une partie et pas sur l’ensemble du réseau de tuyaux. Cependant, si un système entier doit être chauffé, le traçage thermique n’est pas le bon choix.

Le traçage thermique est facile à installer et à gérer. Il peut être installé dans les endroits et les configurations difficiles ;
tous les systèmes de chauffage ne sont pas aussi souples. Cependant, cette option ne s’applique pas aux gros réservoirs.

Il s’agit d’une solution de chauffage externe, qui ne sera pas en mesure de chauffer une grande quantité de liquide de l’extérieur. Un thermoplongeur serait une meilleure solution.

Définition chauffage par immersion

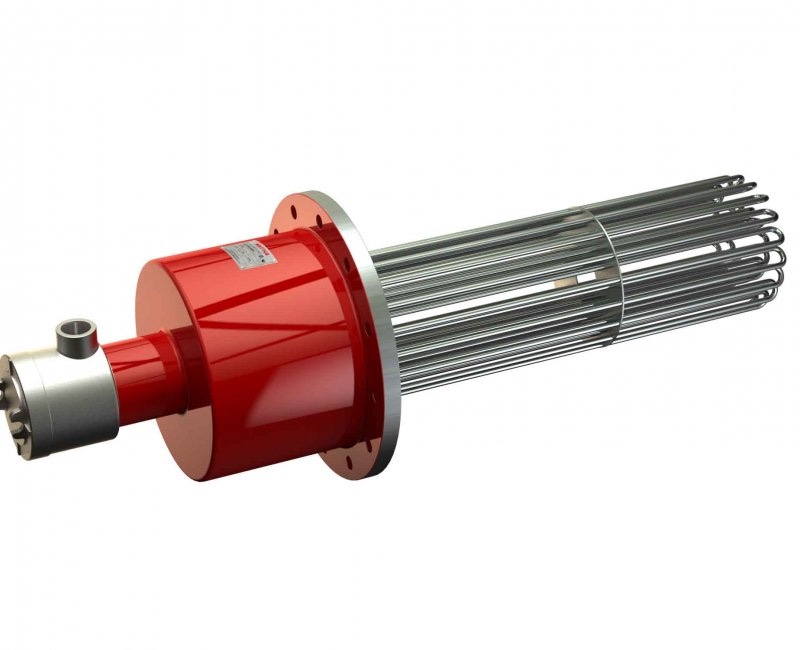

Les thermoplongeurs peuvent se décliner en de multiples variantes. Il s’agit des réchauffeurs à bride, des réchauffeurs à bouchon fileté, des réchauffeurs à circulation, des réchauffeurs amovibles et des réchauffeurs en ligne. Par ailleurs, il y a beaucoup d’autres options de chauffage en fonction des circonstances.

Les thermoplongeurs sont beaucoup plus efficaces pour chauffer de grandes quantités de matières dans des systèmes plus importants. En plus de maintenir la température, ils offrent des capacités de chauffage. Pour les réservoirs, les thermoplongeurs sont une excellente option.

Pour la personnalisation du traçage thermique et la capacité à chauffer un liquide, les réchauffeurs tubulaires sont la solution idéale car ils peuvent être fabriqués en fonction des besoins de l’opérateur industriel. Pour chauffer de grandes quantités de liquide dont la viscosité est un problème, il faut utiliser des réchauffeurs à circulation.

Les thermoplongeurs étant en contact avec les liquides, les gaz et les huiles qu’ils chauffent, la composition chimique et les métaux doivent faire l’objet d’une attention particulière. Certains métaux se décomposent au contact permanent de certains produits chimiques. Certaines substances chimiques peuvent réagir d’une manière inattendue lorsque des matières inappropriées sont utilisées.

Les systèmes de traçage thermique fonctionnent parfois comme une méthode externe de maintien de la chaleur dans les espaces restreints. Dans le cas des projets de plus grande envergure, en raison des questions chimiques, des métaux et de la viscosité, les thermoplongeurs sont plus utiles. Chez nous, ils sont disponibles sous diverses formes et peuvent être personnalisés. Consultez-nous maintenant ou lisez des articles informatifs pour obtenir plus de renseignements.
