CALENTADORES DE CONDUCTOS WATTCO ANALIZADOS DE FORMA DETALLADA

Wattco se ha ganado su reputación como proveedor de calefactores de conductos de alta calidad a lo largo de años de servicio a una serie de industrias. Las industrias más comunes con las que trabajamos son la química, la manufacturera, la del petróleo y el gas, la alimentaria y la de defensa. Uno de los más nuevas líneas de productos de Wattco es nuestro calentador de conducto.

Este artículo le familiarizará con los calentadores de conductos, sus aplicaciones y todo lo que necesita saber para tomar una decisión de compra informada.  Si necesita información adicional u orientación para tomar una decisión, le animamos a que nos llame.

Otra opción sería solicitar una cotización a través de nuestro sitio web y le garantizamos que se le entregará una cotización en un plazo de 24 horas.

Introducción a los calentadores de conductos de Wattco

Wattco lleva fabricando los elementos calefactores eléctricos utilizados en los calentadores de conductos desde 1969. A lo largo de los años, la investigación, el diseño, el desarrollo y la experimentación con las últimas tecnologías nos han llevado a producir un método de calefacción adaptable y compatible con la mayoría de los sistemas de calefacción por aire no presurizado. Además de nuestra línea estándar de calentadores de conductos,

Wattco está disponible para solicitar la fabricación de calefactores de conductos personalizados para aplicaciones o entornos especializados, incluidos los entornos adversos. Los calefactores de conducto Wattco estándar pueden pedirse en diferentes tamaños y dimensiones para adaptarse al espacio disponible.

En términos generales, estos están compuestos por un elemento calefactor de serpentín abierto, tubular o tubular con aletas. El elemento puede ser embridado o insertado directamente en el conducto. Los calentadores de conductos se dividen en dos categorías generales: de aire y de proceso.

Los primeros son los más habituales en los sistemas de ventilación industrial por flujo de aire y/o en las aplicaciones de calefacción de confort. Los calentadores de conductos de proceso se utilizan principalmente en aplicaciones de calentamiento de procesos industriales. Un ejemplo de aplicación de un proceso industrial para un calentador de conductos es en un horno que requiere que el aire circule de nuevo o sea forzado.

Nos esforzamos por satisfacer las necesidades individuales de cada cliente y nos basamos en nuestros más de 50 años de experiencia para proponer soluciones personalizadas de sistemas de calefacción por aire no presurizado siempre que sea posible.

Calentador tubular de conductos

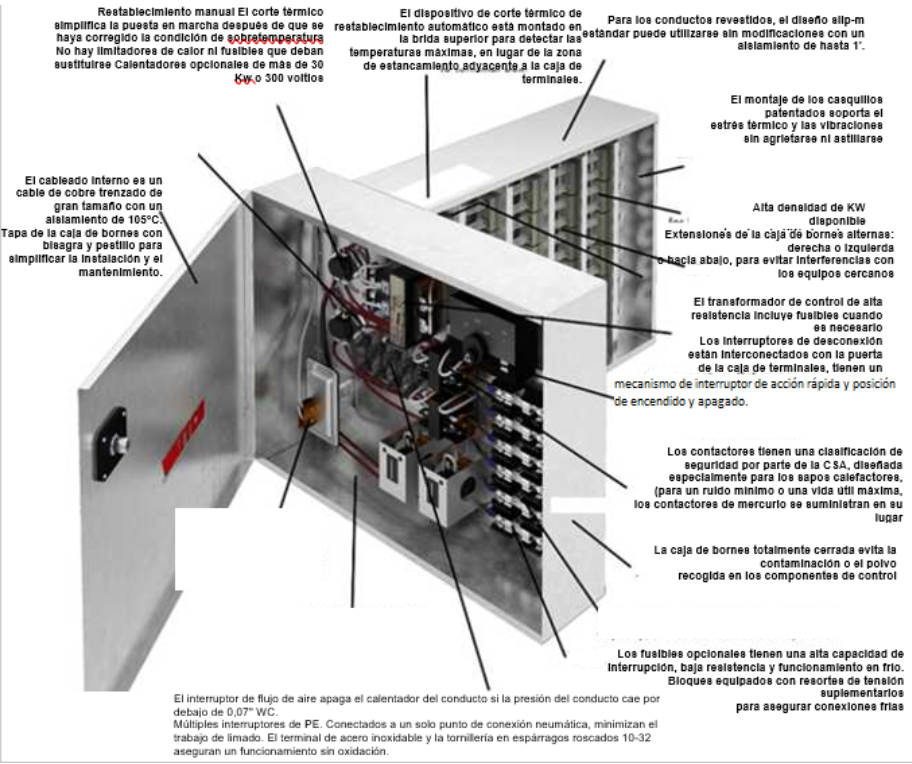

Los calentadores de conducto tubulares de Wattco están diseñados para transferir electricidad en calor con el objetivo general de calentar un gran espacio de la manera más rápida y eficiente posible. Los componentes comunes de un calentador tubular incluyen una carcasa de terminal, elementos calefactores y un panel de control para regular la temperatura. Cada uno de estos elementos puede observarse en el calentador de conducto tubular sin bridas de la imagen de la derecha.

En el centro del elemento calefactor tubular hay un alambre de resistencia hecho de una aleación compuesta de cromo y níquel. Si se requiere un corte de energía inmediato, para emergencias o de otro tipo, Wattco puede instalar contactores magnéticos con el fin de asegurar que la energía se interrumpa precisamente cuando se requiere.

El cableado eléctrico que suministra energía a la unidad de calefacción de conductos se fabrica con valores estandarizados, lo que garantiza que se adapte a la infraestructura de ventilación existente. Para asegurar el caudal de aire deseado, instalamos un interruptor de caudal de aire junto a los elementos calefactores.

Interruptor térmico primario

Además del interruptor manual de flujo de aire, también instalamos uno automático llamado interruptor térmico primario. Este está diseñado para apagar la unidad cuando se alcanza el límite máximo de temperatura. El interruptor se restablece automáticamente cuando la temperatura desciende por debajo del límite máximo y está preparado para volver a apagar la unidad.

El interruptor manual secundario se denomina interruptor de corte secundario. Cuando el calentador de conductos requiere una revisión o necesita trabajos de mantenimiento, se puede utilizar un interruptor de desconexión con el fin de cortar el suministro de energía eléctrica de la unidad. La unidad también incluye un interruptor de relé que asegura que el ventilador de circulación esté preparado para actuar antes de que el calentador esté listo para ser activado. Este interruptor de relé se denomina relé de enclavamiento del ventilador. Se incluyen casquillos de cerámica de esteatita para sostener cualquier tensión mecánica en el dispositivo.

La cerámica de esteatita es el material elegido por su elevada rigidez dieléctrica y su resistencia a los choques mecánicos y térmicos. Los terminales de bobina abierta también son de esteatita, a diferencia de los terminales de calentadores de conductos tubulares. Estos sirven de aislamiento y proporcionan una transferencia fiable y, sobre todo, segura de la energía eléctrica entre el panel de control y los elementos calefactores.

El transformador que se suministra con los calentadores de conductos Wattco está preajustado con una tensión primaria que oscila entre 120 y 600 voltios. Una cubierta protectora o un bloque de terminales de acero inoxidable protegen el cableado de aluminio y cobre. Para mayor seguridad, Wattco instala un cable de tierra con el fin de evitar la acumulación de estática.

Capacidad de los calentadores eléctricos de conducto

Wattco ofrece varias opciones de calentadores de conducto personalizados con capacidades de hasta 1.000 kW. Se pueden acomodar las siguientes tensiones:

• 347 voltios/1 fase
• 600 voltios/1 fase
• 600 voltios/3 fases
• 208/240 voltios/1 fase
• 208 voltios/3 fases

Para garantizar que nuestros calefactores de conductos se integren a su proceso, seguimos la etiqueta internacional de la Asociación Canadiense de Normas (CSA), que establece normas para el sector y está reconocida por los Estados Unidos. Como se ha descrito anteriormente, nuestros calentadores pueden equiparse con componentes que prolongarán la vida útil del calentador.

Determinar los kilovatios necesarios para su aplicación calentador de conductos

Figure: horizontal – aumento de temperatura – vertical axis – kilovatios

La elección del calentador de conductos adecuado a sus necesidades depende de la temperatura que necesite alcanzar y de la rapidez con que deba hacerlo. Consulte la tabla ilustrada para determinar los kilovatios necesarios para su aplicación.

Calentadores de conductos y diferentes serpentines calefactores

Ya hemos mencionado que dentro de la categoría de calentadores de conductos existen diferentes opciones de elementos: de serpentín abierto, tubulares o tubulares con aletas. A continuación, analizaremos cada tipo de elemento y detallaremos su idoneidad en función de su aplicación.

Calentadores de conductos de bobinas abiertas

Elcalentador de conducto de bobinas abiertas es un tipo de calentador que tiene elementos en espiral expuestos que corren horizontal o verticalmente a través del plano de movimiento del aire. El elemento en espiral de un calentador de conducto de serpentín abierto es similar al que se encuentra en uno convencional que pueda tener en casa.

Los calentadores de serpentín abierto se utilizan normalmente en aplicaciones de confort, como la calefacción de una oficina o un espacio industrial. Como no necesitan funcionar en condiciones extremas y no están expuestos a materiales peligrosos, los calentadores de conducto de serpentín abierto son más baratos de producir que sus homólogos industriales.

 Las diferentes aplicaciones de los calentadores de conductos tubulares con brida y sin brida

Los calentadores de conductos tubulares son una gran solución para la calefacción de conductos por varias razones. Las principales son su durabilidad, resistencia y facilidad de mantenimiento. Además, son fáciles de instalar, no reaccionan mal ante la humedad o el polvo y son flexibles gracias a la variedad de terminales con los que se pueden fabricar.

Dependiendo de sus requisitos industriales para el calentador de conductos, puede necesitar uno de los dos tipos de calentadores tubulares. A continuación, le presentamos algunas distinciones que debe tener en cuenta para ayudarle a diferenciar entre ambas y determinar cuál se ajusta a sus necesidades.

Calentador tubular de conductos

Un calentador de conducto tubular sin brida se compone de un soporte de conducto equipado con un elemento tubular similar en forma y construcción al elemento de calentamiento que se puede encontrar en un calentador de tapón de rosca o calentador de circulación.  Los calentadores de conductos con un elemento tubular sin aletas son los menos comunes y solo están disponibles para aplicaciones especialmente aprobadas.

Comuníquese con nosotros para obtener más información sobre cómo adquirir uno de estos calentadores de conducto especializados. Los elementos tubulares de los calentadores de conductos se eligen con mayor frecuencia cuando este debe funcionar en un entorno en el que es probable que se produzca una descarga eléctrica o si existe la posibilidad de que se acumule electricidad estática.

Calentadores tubulares de conductos con aletas

El calentador de conductos tubulares con aletas es el calentador de este tipo más popular fabricado por Wattco. Su popularidad se debe a su practicidad y a la amplia gama de aplicaciones que puede tener.  La resistencia mecánica del calentador tubular lo convierte en un equipo ideal para las condiciones más duras.

 Diferencias entre calentadores de conducto de brida y sin brida

La diferencia evidente entre los dos tipos de calefactores tubulares son las aletas que pueden verse alrededor del elemento calefactor del calefactor tubular con aletas. Las aletas que rodean el elemento calefactor tubular maximizan la superficie y, por lo tanto, permiten que el calor generado por el elemento se disipe más rápidamente de lo que puede hacerlo su homólogo sin aletas.

Esta cualidad prolonga la vida del elemento calefactor al dispersar el calor sobre una superficie mayor. Las zonas de baja humedad requieren aletas de acero, y proporcionan una transferencia de calor superior a las aletas de acero inoxidable. Sin embargo, las aletas de acero inoxidable tienen sus propias ventajas. En concreto, las aletas de acero inoxidable son mucho más rígidas y, por tanto, más adecuadas para los procesos que implican vibraciones.

Construcción de los calentadores de conducto

Dependiendo del tipo de calentador que necesite y de sus requisitos de mantenimiento periódico, se escogerá una de las dos construcciones de bastidores de calentadores de conductos: Tipo de inserción o tipo de brida.

Calentadores de conductos de tipo de inserción

El calentador de conductos de inserción se introduce en una abertura en el lateral del conducto de ventilación, como se muestra en la imagen. La carcasa de los terminales sobresale del respiradero y permite una fácil extracción para su mantenimiento o sustitución.

Calentador de inmersión de conductos de brida

Los calentadores de conductos de bridas se introducen en el respiradero para conectar dos respiraderos que convergen. Tanto el calentador de conducto de inserción como el de conducto de brida pueden tener una carcasa orientada en el lado o en la parte inferior. También se pueden utilizar en tándem según las necesidades.

Para garantizar que su calentador sea robusto y duradero, construimos un marco de acero galvanizado de gran espesor. De esta forma también se evita en lo posible la oxidación. Diseñamos nuestras bridas de montaje para una inserción rápida, fácil y segura en el conducto de calefacción.

Factores que afectan los calentadores de conductos tubulares

Wattco fabrica calentadores de conductos para que sean lo más fiables y duraderos posible, pero hay algunos factores que pueden afectar su rendimiento. Estas variables son la densidad de vatios utilizada con el calentador y el material del que está hecha la vaina.

Densidad de vatios

La ventaja de tener un calentador de alta densidad de vatios es que el calentador de conductos puede calentarse rápidamente. Esto se debe a que la cantidad de vatios sobre la superficie del elemento es elevada. Si su aplicación requiere un tiempo de calentamiento lo más rápido posible, es necesaria una alta densidad de vatios.

Desgraciadamente, debido a las leyes de la física relativas a la termodinámica, cuanto mayor sea la densidad de vatios, más probable será que se acorte la vida útil de la unidad.

Materiales de la vaina de calentadores de conductos tubulares

El material elegido para la vaina del calentador de conductos es de vital importancia a la hora de tomar una decisión por dos razones.  En primer lugar, este material debe elegirse en función de la temperatura de la aplicación a la que se destina. El segundo factor depende del grado de corrosión de la atmósfera en la que funcionará el calentador de conductos. La elección de un material adecuado puede soportar las cualidades corrosivas del aire.

Un representante de Wattco puede ayudarle a determinar qué material es el adecuado para su aplicación en función de lo corrosivo que sea el entorno. También puede consultar la siguiente tabla para obtener información sobre el material de vaina que necesita en función de la temperatura que alcanzará el aire en su proceso.

Aplicaciones de los calentadores de conducto

Los calentadores de conductos tienen una serie de aplicaciones tanto comerciales como residenciales. Los calentadores de conducto de serpentín abierto son populares para aplicaciones de confort, como la calefacción de un espacio de trabajo industrial o de una oficina. Sin embargo, los calentadores tubulares tienen una construcción más resistente y pueden utilizarse en entornos más adversos. Los calentadores de conductos pueden dividirse en dos categorías de aplicación.

Los de aire se utilizan principalmente en sistemas de ventilación con flujo de aire y en aplicaciones de calefacción de confort (HVAC).  Los de proceso se utilizan principalmente para aplicaciones de calentamiento de procesos industriales. Por ejemplo, en hornos que requieren aire recirculado o circulación forzada. A continuación se muestra una tabla con algunas de las aplicaciones más comunes para las que Wattco proporciona calentadores de conductos.

Mantenimiento de los calentadores de conductos de Wattco

Las tareas de mantenimiento de los calentadores de conductos van de rápidas y sencillas a largas y arduas, dependiendo de su calefactor y su aplicación. Los calentadores de conductos en entornos peligrosos o que soportan una gran carga de trabajo son los que más trabajo requieren. Sin embargo, gracias al eficiente diseño y construcción de los calentadores de conductos Wattco, son fáciles y seguros de desmontar e inspeccionar.

Si usted o su personal han identificado el problema, Wattco puede suministrar componentes de sustitución y proporcionar más información. Los representantes de Wattco también pueden ayudar a solucionar el problema. Wattco construye calentadores con corte de energía manual para que el calentador se mantenga seguro para su limpieza o reemplazo.

La diferencia de calentadores de conductos de Wattco

¿Qué factor logra que los calentadores de conductos de Wattco sean diferentes? Nuestro firme compromiso con la garantía de calidad, los años de diseño y desarrollo, y el refinado proceso de fabricación contribuyen a crear algunos de los mejores calentadores de conductos del mercado actual. Wattco también está dispuesto a satisfacer necesidades especiales y proyectos personalizados siempre que sea posible. Trabajamos conjuntamente con el cliente para encontrar una solución eficaz. Nuestros clientes confían en nuestro medio siglo de experiencia en la fabricación de productos de calidad y en el esfuerzo continuo por mejorar los materiales, el diseño y la construcción.

Wattco es lo más transparente posible con nuestros clientes y sigue estando disponible para la asistencia, el mantenimiento y la información mucho más allá de la venta. Los clientes de Wattco también valoran nuestro servicio de atención al cliente y reconocen que somos la única empresa del sector que ofrece presupuestos para un proyecto en 24 horas y un envío rápido. Contáctenos para experimentar la diferencia por sí mismo.
