Calentadores Lineales Aleteados

Los calentadores lineales aleteados, con frecuencia considerados como un componente de los calentadores, son una manera simple de maximizar la intensidad del calor y el área de superficie para transferir calor eficientemente en un área. Los calentadores lineales aleteados de acero son un producto excelente para la transferencia de calor y pueden ser fácilmente controlados mediante la utilización de un termostato mecánico, o un termostato bimetal de costo eficiente que puede ser instalado en la superficie de su calentador. Los orificios de ensamblaje son útiles para ensamblar estos calentadores con seguridad a la pared de albergue con terminales que se extienden desde el recubrimiento para facilitar las conexiones eléctricas. Muchos usuarios adicionalmente requieren cables conductores que se extienden desde un extremo lo cual hace que la instalación sea más flexible toda vez que el control de la temperatura es fácilmente adaptable a esta configuración.

Las temperaturas llegan tan alto como 500 grados Fahrenheit y utilizan óxido de magnesio de primera calidad que también se utiliza en los elementos tubulares que permiten la transferencia de calor efectiva. Por ser una manera muy económica de calentar áreas pequeñas, los calentadores lineales aleteados son una solución excelente para satisfacer cualquier presupuesto.

Los calentadores lineales aleteados están conformados por un elemento de calefacción, una capa protectora o recubrimiento y el equipo de ensamblaje conjuntamente con acero aleteado que es utilizado para extender el área de superficie. Cuando los calentadores lineales son utilizados como un calentador de radiación o un calentador de ducto, éstos cuentan con aletas para maximizar el área de superficie y de transferencia de calor hacia el aire. Los calentadores lineales pueden ser sujetados con abrazaderas o atornillados sobre objetos o superficies sólidas de contacto para calentamiento sobre grandes áreas y son utilizados de preferencia para aplicaciones en interiores.

Options
Espacio de Ensamblaje

Utilice material de aislamiento cuando el espacio de ensamblaje es limitado y es ½ pulgada más largo que el calentador lineal. Las pestañas de ensamblaje de los calentadores lineales de WATTCO™ son perforadas antes de la instalación del material de aislamiento
MATERIAL DE AISLAMIENTO

Utilice material de aislamiento adicional cuando el voltaje a tierra sea superior a 300 V
BARRA DE DISTRIBUCIÓN DE TIERRA DE LATÓN

Las barras de distribución de tierra de latón perforadas de WATTCO™ son conductores sólidos para conectar varios calentadores lineales en serie o en paralelo. Para mayores capacidades de transmisión de corriente, todas las barras de distribución de tierra de latón de WATTCO™ pueden ser configuradas especialmente para satisfacer sus requerimientos.
CAJAS DE TERMINALES

Para calentadores lineales CPS: La caja de terminales se suministra con adaptación para cable BX La caja de terminales es ensamblada en cualquiera de las cuatro direcciones de acuerdo con sus requerimientos.
SUPERFICIE PARA ABRAZADERAS

Utilice abrazaderas de acero niquelado, fuertes, gruesas, para ensamblar los calentadores lineales de WATTCO™ a grandes superficies (tanques, paredes, platinas, troqueles). Soldados, sujetos con abrazaderas o atornillados con roscas de 3/8 pulgadas de diámetro se fijan en las áreas de trabajo.
RECUBRIMIENTO DE TERMINALES DE CERÁMICA POSTERIOR

Utilice recubrimiento de terminales de cerámica posterior para: – Calentadores con terminales de rosca estándar de 10-32 en ambos extremos – Calentadores con terminales inclinados en un extremo También utilice la terminación de cerámica posterior con cables con aislamiento con la finalidad de ser a prueba de choque eléctrico.

CAJAS TERMINALES

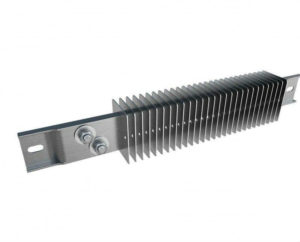

Calentador Lineal Aleteado con terminales inclinados

Calentador Lineal Aleteado con terminales paralelos

Calentador Lineal con terminales en cada extremo

Calentador Lineal con terminales en cada extremo torcidos

Calentador Lineal con terminales inclinados

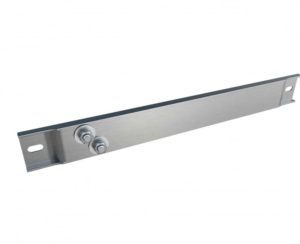

Calentador Lineal con terminales inclinados torcidos

Calentador Lineal con terminales paralelos torcidos

Especificaciones Aplicaciones Características Y Beneficios Literatura Y Descargas Imágenes

Especificaciones	Descripción
Tipos de Terminaciones	Disponibles en terminaciones torcidas, terminaciones paralelas, terminaciones en cada extremo o con cables conductores
Aislamiento	Están equipados con aislamiento para reducir la pérdida de calor (MgO, Mica, Fibra de Vidrio)
Pestañas de Ensamblaje	Hay pestañas de ensamblaje disponibles con orificios, ranuras o sin pestañas
Material de Recubrimiento	Disponibles en acero, acero inoxidable, hierro, aluminio o acero con cobertura de zinc
Presurizados	Comprimidos a alta presión para una excelente transferencia de calor
Vataje	Disponibles en un amplio rango de vataje
Diseñados a la Medida	Para satisfacer todas sus necesidades

Caracteristicas	Beneficios
Equipados con aislamiento para reducir la pérdida de calor Materiales de aislamiento: Óxido de magnesio Mica Fibra de vidrio	De instalación fácil y económica
Minerales Materiales cerámicos	Fácil de controlar Diseñados con materiales de primera calidad (cables de aleación resistentes a las temperaturas altas)
Estilos de ensamblaje disponibles para calentadores de bandas: Pestañas de ensamblaje con orificios Pestañas de ensamblaje con ranuras ranuras u orificios con pestañas Bujes secundarios aislados se ofrecen para las aplicaciones de 600V	Distribución uniforme del calor
Medidas, vatajes y materiales especiales disponibles al ser solicitados	Resistentes a la corrosión y atractivos (con calentadores de banda de acero aluminizado y recubrimiento de acero inoxidable)
Acero, Acero Inoxidable, Acero Aluminizado, Acero con Recubrimiento de Zinc	Adecuados para temperaturas altas
Materiales de recubrimiento disponibles: Aluminio, Hierro, Comprimidos a alta presión	Resistentes a la vibración (con material refractario semivitrificado compacto y construcción de recubrimiento rígido)
Disponible en un amplio rango de vatajes & voltajes	Fabricados para ser sólidos, duraderos, versátiles y son aprobados por CSA (acrónimo en inglés para Asociación Canadiense de Estándares), CSA-US (acrónimo en inglés para Asociación Canadiense de Estándares para los Estados Unidos de América) y por UL (acrónimo en inglés para Underwriters Laboratories Inc.)
