Los calentadores lineales, con frecuencia considerados como un componente de los calentadores, son una manera simple de utilizar el área de superficie para transferir el calor con eficiencia. Los calentadores lineales de acero son un excelente producto de transferencia de calor y pueden ser fácilmente controlados al utilizar bien sea un termostato mecánico, sin costo efectivo, o un termostato bimetal que puede ser instalado en la superficie de su calentador. Los orificios de ensamblaje son útiles para ensamblar estos calentadores con seguridad a prácticamente cualquier superficie con terminales que se extienden desde el recubrimiento para tener conexiones eléctricas fáciles. Muchos usuarios adicionalmente requieren cables conductores que se extienden desde un extremo lo cual hace que la instalación sea más flexible toda vez que el control de la temperatura es fácilmente adaptable a esta configuración.

Las temperaturas llegan tan alto como 500 grados Fahrenheit y utilizan óxido de magnesio de primera calidad que se utiliza en los elementos tubulares que permiten la transferencia de calor efectiva. Por ser una manera muy económica de calentar superficies o áreas pequeñas, los calentadores lineales son una solución excelente para satisfacer cualquier presupuesto.

Los calentadores lineales están conformados por elementos de calefacción, una capa protectora o recubrimiento y el equipo de ensamblaje. Cuando los calentadores lineales son utilizados como un calentador de radiación, éstos cuentan con aletas para maximizar el área de superficie y de transferencia de calor hacia el aire. Los calentadores lineales pueden ser sujetados con abrazaderas o atornillados sobre objetos o superficies sólidas de contacto para calentamiento sobre grandes áreas y son utilizados de preferencia para aplicaciones en interiores.

  • Options
  • Espacio de Ensamblaje

    Utilice material de aislamiento cuando el espacio de ensamblaje es limitado y es ½” más largo que el calentador lineal. Los calentadores lineales de WATTCO™ cuentan con pestañas de ensamblaje que son perforadas antes de la instalación del material de aislamiento.

  • MATERIAL DE AISLAMIENTO

    Utilice material de aislamiento adicional cuando el voltaje a tierra sea superior a 300 V

  • BARRA DE DISTRIBUCIÓN DE TIERRA DE LATÓN

    Las barras de distribución de tierra de latón perforadas de WATTCO™ son conductores sólidos para conectar varios calentadores lineales en serie o en paralelo.Para mayores capacidades de transmisión de corriente, todas las barras de distribución de tierra de latón de WATTCO™pueden ser configuradas especialmente para satisfacer sus requerimientos.

  • CAJAS DE TERMINALES

    Para calentadores lineales CPS:

    • La caja de terminales se suministra con adaptación para cable BX
    • La caja de terminales es ensamblada en cualquiera de las cuatro direcciones de acuerdo con sus requerimientos.
  • SUPERFICIE PARA ABRAZADERAS

    Utilice abrazaderas de acero niquelado, fuertes, gruesas, para ensamblar los calentadores lineales de WATTCO™ a grandes superficies (tanques, paredes, platinas, troqueles).Soldados, sujetos con abrazaderas o atornillados con roscas de 3/8″ de diámetro se fijan en las áreas de trabajo.

  • RECUBRIMIENTO DE TERMINALES DE CERÁMICA POSTERIOR

    – Utilice recubrimiento de terminales de cerámica posterior para:

    – Calentadores con terminales de rosca estándar de 10-32 en ambos extremos

    – Calentadores con terminales inclinados en un extremo También utilice la terminación de cerámica posterior con cables con aislamiento con la finalidad de ser a prueba de choque eléctrico.

CAJAS TERMINALES

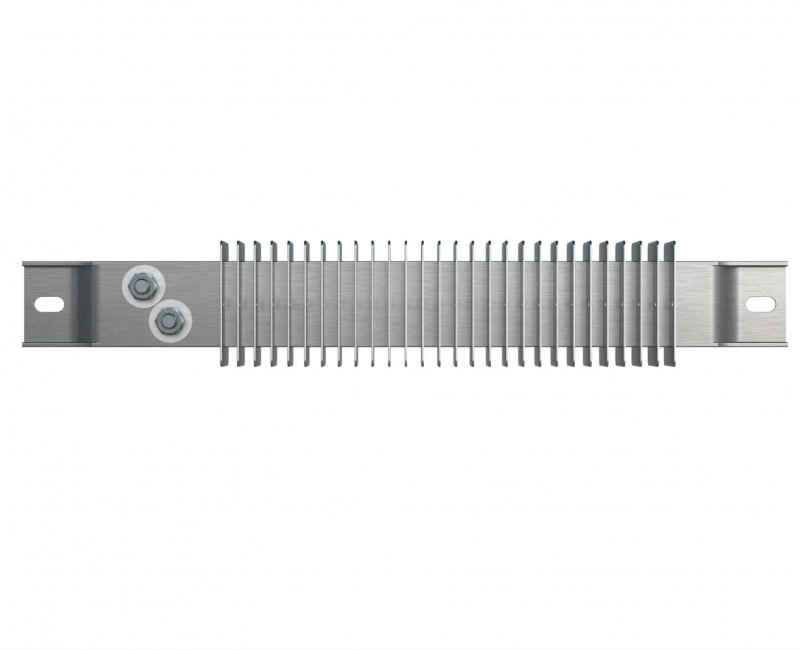

Calentador Lineal Aleteado con terminales inclinados
Calentador Lineal Aleteado con terminales inclinados

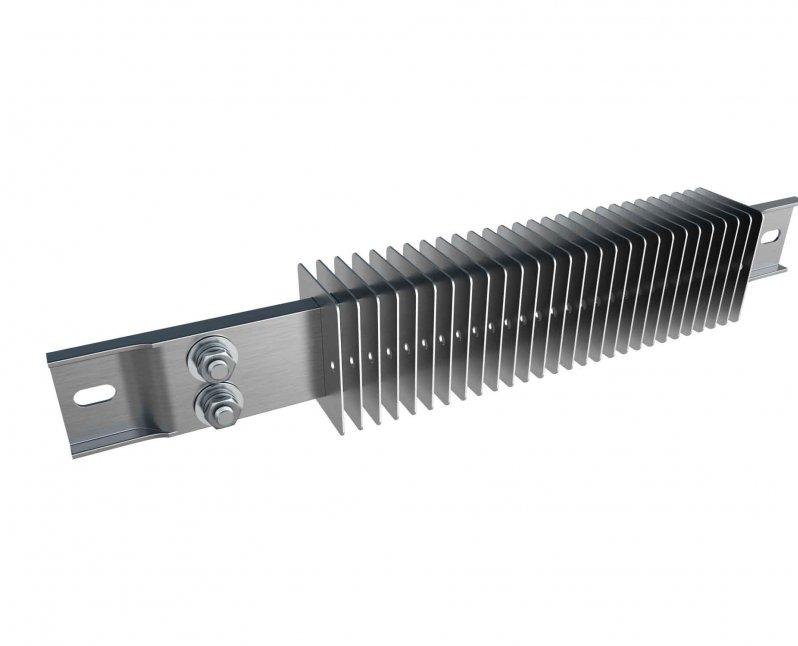

Calentador Lineal Aleteado con terminales paralelos
Calentador Lineal con terminales en cada extremo

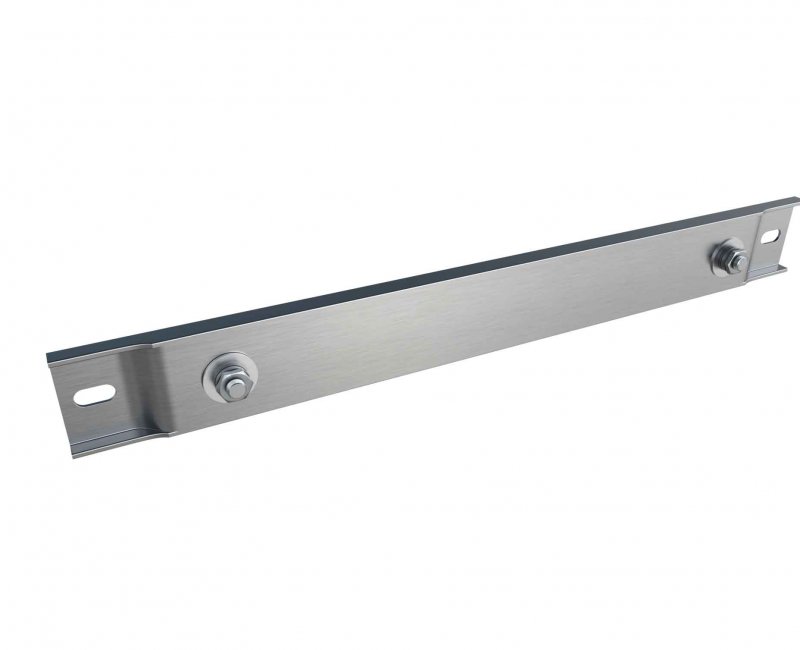

Calentador Lineal con terminales en cada extremo torcidos
Calentador Lineal con terminales inclinados
Calentador Lineal con terminales inclinados torcidos
Calentador Lineal con terminales paralelos torcidos
Especificaciones Descripción
Tipos de Terminaciones Disponibles en terminaciones torcidas, terminaciones paralelas, terminaciones en cada extremo o con cables conductores
Aislamiento Están equipados con aislamiento para reducir la pérdida de calor (MgO, Mica, Fibra de Vidrio)
Pestañas de Ensamblaje Hay pestañas de ensamblaje disponibles con orificios, ranuras o sin pestañas
Material de Recubrimiento Disponibles en acero, acero inoxidable, hierro, aluminio o acero con cobertura de zinc
Presurizados Comprimidos a alta presión para una excelente transferencia de calor
Vataje Disponibles en un amplio rango de vataje
Diseñados a la Medida Para satisfacer todas sus necesidades



Aplicaciones

  • Calefacción de superficies:
    • Troqueles
    • Moldes
    • Tanques
    • Tuberà­as
  • Calefacción de aire de proceso:
    • Hornos
    • Cabinas de secado
    • Hornos para cocción
    • Hornos de deshidratación por aspiración
    • Protección contra la humedad para motores
  • Resistencias de caà­da:
    • Aplicaciones en là­nea en và­as férreas y bancas de carga
  • Preparación para el invierno:
    • Tolvas
    • Cintas transportadoras
    • Ductos
    • Sistemas de calefacción de automóviles
    • Deshielo
  • Deshumidificador
  • Calefacción de espacios
  • Equipos de embalado y sellado
  • Equipos de calentamiento de alimentos
  • Prensas de vulcanización
  • Equipos de secado
  • Equipos de laboratorio
  • Aire acondicionado
Caracteristicas Beneficios
Están equipados con aislamiento para reducir la pérdida de calor (MgO, Mica, Fibra de Vidrio)
o Materiales de aislamiento:

  • Óxido de magnesio
  • Mica
  • Fibra de vidrio
De instalación fácil y económica
Minerals

  • Materiales cerámicos
Fácil de controlar

  • DDiseñados con materiales de primera calidad (cables de aleación resistentes a las temperaturas altas)
Estilos de ensamblaje disponibles para calentadores de bandas:

  • Pestañas de ensamblaje con orificios
  • Pestañas de ensamblaje con ranuras
  • ranuras u orificios con pestañas
  • Secondary insulating bushings offered for 600V applications
Distribución uniforme del calor
Medidas, vatajes y materiales especiales disponibles al ser solicitados Resistentes a la corrosión y atractivos

(con calentadores de banda de acero aluminizado y recubrimiento de acero inoxidable)

Acero, Acero Inoxidable, Acero Aluminizado, Acero con Recubrimiento de Zinc Adecuados para temperaturas altas
Available sheath materials: Aluminum, Iron, Compressed under high pressure Resistentes a la vibración (con material refractario semivitrificado compacto y construcción de recubrimiento rígido)
Disponible en un amplio rango de vatajes & voltajes  Fabricados para ser sólidos, duraderos, versátiles y son aprobados por CSA (acrónimo en inglés para Asociación Canadiense de Estándares), CSA-US (acrónimo en inglés para Asociación Canadiense de Estándares para los Estados Unidos de América) y por UL (acrónimo en inglés para Underwriters Laboratories Inc.)
