Los tableros de control son utilizados para mantener la estabilidad y la eficiencia de la transferencia de calor del sistema de calentamiento para prevenir situaciones tales como el sobrecalentamiento y la desintegración química de un fluido. Con la finalidad de proporcionar el mecanismo de seguridad preciso del sistema de calentamiento, los tableros de control también pueden ser diseñados completamente a la medida para satisfacer la mayoría de los requerimientos de la aplicación específica. Hay disponibles una variedad de cajas de terminales para escoger, dependiendo de la protección: contra humedad, contra explosión, a prueba de agua y a prueba de polvo. Una caja de terminales estándar NEMA 1 (acrónimo en inglés para Asociación Nacional de Fabricantes Eléctricos) normalmente es la adecuada para áreas de operaciones no peligrosas. Las cajas de terminales NEMA 4 (acrónimo en inglés para Asociación Nacional de Fabricantes Eléctricos) (recintos resistentes al agua) son comúnmente utilizados para operaciones en exteriores que requieren de protección contra la humedad. Los controles digitales son instalados para supervisar el ambiente y el punto de fijación de la temperatura. Un tablero de control típico posee un interruptor y dispositivos de fusibles que incluyen el cableado interno. En conjunto con las herramientas de los sensores de temperatura tales como los RTD (acrónimo en inglés para detector de temperatura resistivo) y los termopares, los tableros de control de WATTCO™ asegurarán la máxima seguridad para la generación de calor para una variedad de rangos de voltaje. El soporte y la documentación de seguridad (con apoyo esquemático, dibujos y diagramas del material) asegurarán que los tableros de control sean instalados y operados perfectamente como fueron diseñados.

Los tableros de control son utilizados para regular la temperatura y para proporcionar mecanismos de seguridad en el lugar para prevenir el sobrecalentamiento de su líquido y para proteger sus elementos de calefacción. Los tableros de control vienen en muchas diferentes cajas de terminales – estándar NEMA 1 (acrónimo en inglés para Asociación Nacional de Fabricantes Eléctricos) caja de terminales, cajas a prueba de polvo, cajas a prueba de agua y cajas a prueba de explosiones para áreas peligrosas. Los controles digitales son utilizados para mostrar las temperaturas ambiente y deseada de su solución. Éstos contienen contactores, relés, fusibles, interruptores de encendido y apagado, y otros componentes para ayudar a regular su calentador de WATTCO™ en un ambiente seguro. En conjunto con los termopares o los sensores RTD (acrónimo en inglés para detector de temperatura resistivo), los tableros de control son el “cerebro” del sistema y determinan la intensidad del calor de sus calentadores. Los tableros de control están disponibles típicamente para calentadores que generan por lo menos 30 Amperios y hasta 200 Amperios. Arreglos especiales se pueden realizar en los sistemas que generan más de 200 Amperios. Las cajas de terminales NEMA 4 (acrónimo en inglés para Asociación Nacional de Fabricantes Eléctricos) son utilizadas típicamente para aplicaciones en exteriores donde la preocupación por la humedad en un factor a considerar. Los interruptores de flujo también pueden utilizarse para los calentadores de circulación. Todos los tableros de control de WATTCO™ vienen con circuitos esquemáticos así como también con documentación de soporte que pudiera ser requerida para fines de configuración.

  • Options
  • Controles Básicos

    Recintos resistentes al clima tipo 4 (puerta con bisagra) con contactores magnéticos con fusibles, interruptores de encendido y apagado, y luz piloto del circuito transformador de control con fusible que incluye un control de voltaje secundario de 120V de bloques terminales para dispositivos de control externo

  • Controles Avanzados

    Recintos resistentes al clima tipo 4 (puerta con bisagra)

    Interruptor de desconexión que incluye un conector de puerta

    Contactores magnéticos con fusibles para propósitos definidos

    Interruptor de encendido-apagado

    Circuito transformador de control con fusible que incluye un control de voltaje secundario de 120V

    Indicador digital que puede ser configurado para procesar el control con base en la temperatura

    Límite alto electrónico (manual o de reinicio automático)

    Luces piloto: calor encendido; “sistema encendido”; “límite alto”

  • Controles de Etapas Múltiples

    Un control de modulación de la temperatura con control de etapas, que proporciona contactores de etapas Tipo 12 recintos a prueba de polvo, Se desconecta con un conector de puerta 2-12 con contactores con fusibles, transformadores de circuitos de control con fusibles, selector con interruptor de encendido/apagado y luz piloto de límite de recorrido, luz piloto digital de indicación de control (en el sitio o configurable en la fábrica) Manual de reinicio de límite

  • Controles de Etapas y control de energía de estado sólido SCR (acrónimo en inglés para rectificador controlado de silicio)

    Tipo 12 recintos a prueba de polvo

    Se desconecta con un conector de puerta

    Contactores con fusibles

    Transformadores de circuitos de control con fusibles

    Selector con interruptor de encendido/apagado y luz piloto

    Luz piloto de límite alto de recorrido

    Luz piloto de etapas de calentamiento

    Control de Proceso

    Reinicio manual de límite

CAJAS TERMINALES
20150903_140727_35758
35401c
35835
Standard Dual Wattco Temperature Control Panels
Standard Wattco Dual Temperature Control Panel

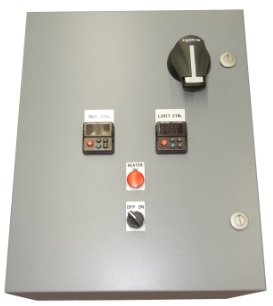

Standard Wattco Temperature Control Panel

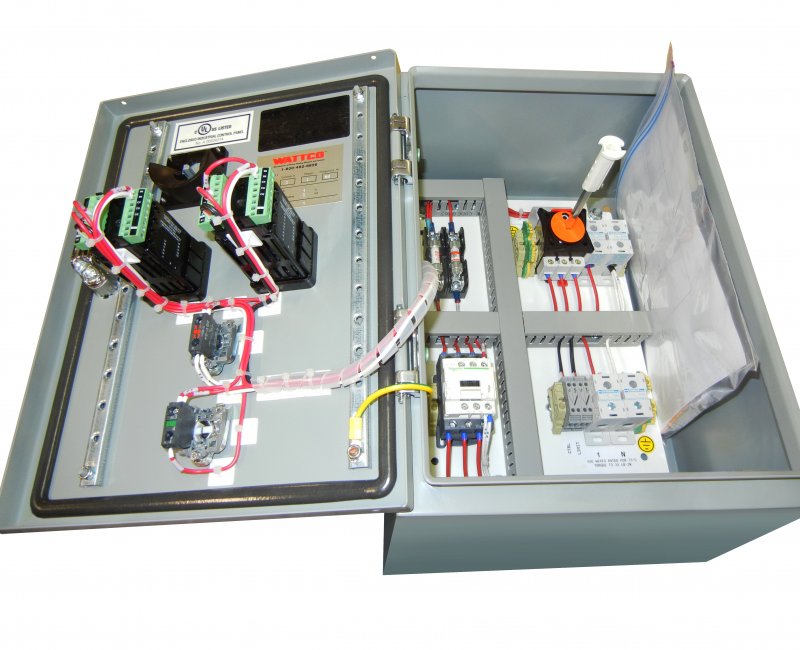

Standard Wattco Temperature Control Panels
Temperature Interior Control Panel
Touch Screen Wattco Temperature Control Panel
WATER Resistant Wattco Temperature Control Panel

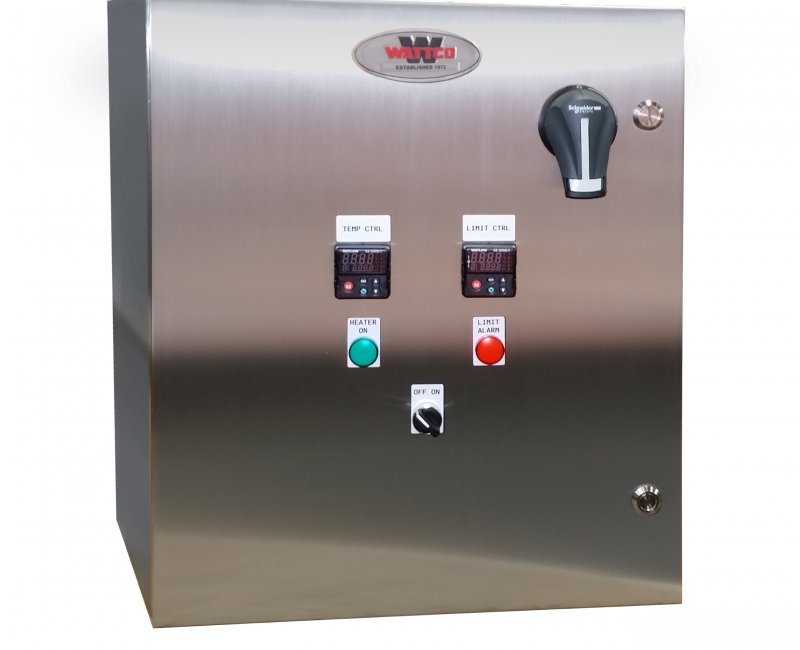

WATTCO Dual Stainless Steel Temperature Control Panel
WATTCO SCR Temperature Control Panel
Wattco Stainless Steel Dual Temperature Control Panel

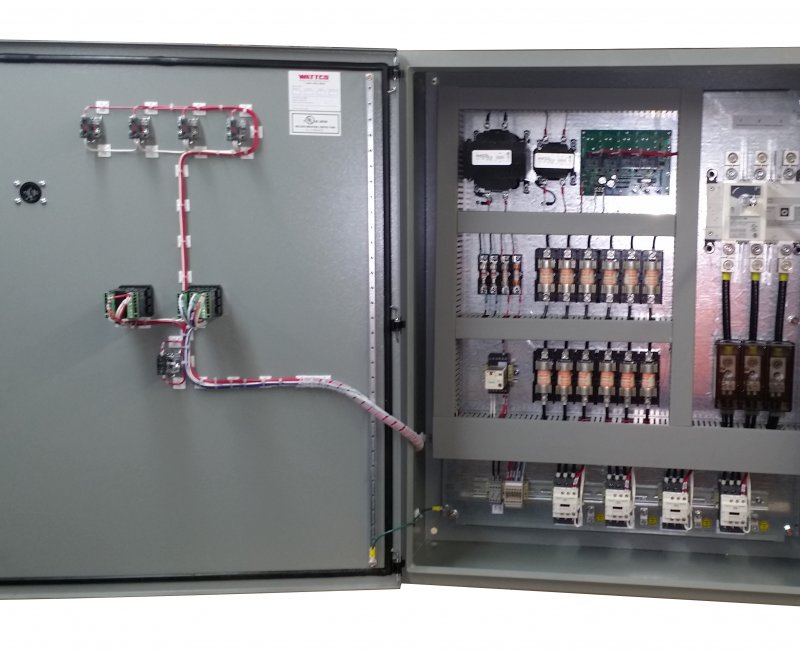

Wattco Step Controller with 4 Circuits

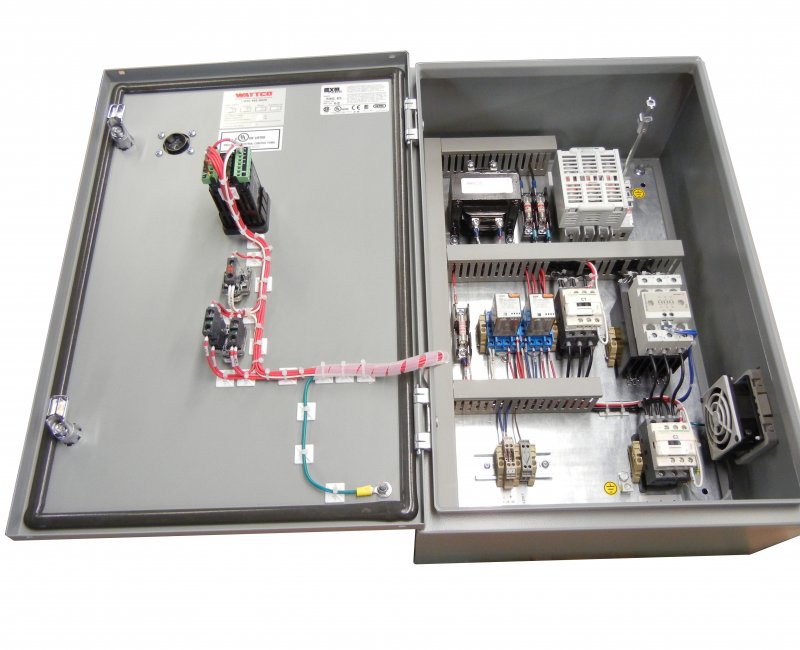

WATTCO Temperature Control Panel (Single)
  • Tableros de control con voltajes de hasta 4,000 Amperios, 600V;
  • Modelos básicos: CPP, TBD (controles ensamblados remotamente están disponibles de ser solicitados);
  • Modelos totalmente equipados:
  • Contactor interruptor de energía
  • Contactor de etapas
  • Interruptor de estado sólido
  • El paquete incluye:
  • Dibujos del diseño
  • Partes de reemplazo
  • Instrucciones de operación
  • Manuales de componentes
Aplicación Descripción
Controles Avanzados Para calentadores eléctricos con termostatos, controles de límite, temporizadores de porcentajes u otros componentes de control
Controles Avanzados Ideales para varias instalaciones eléctricas
Etapas del Contactor Adecuados para calentadores de múltiples etapas
Carga-Base – SCR (acrónimo en inglés para rectificador controlado de silicio) Etapas de contactores controlados por controles de pasos y un control de energía de estado sólido SCR (acrónimo en inglés para rectificador controlado de silicio)



  • Punto de configuración remoto;
  • Proporcional;
  • Retransmisión de las variables de proceso;
  • Alarmas;
  • Anuncio remoto;
  • Controles duales de energía y de picos de carga;
  • Medición e interface de corriente/voltaje/vataje con PLC (acrónimo en inglés para Controles Lógicos Programables).
  • NEMA 4 (acrónimo en inglés para Asociación Nacional de Fabricantes Eléctricos) tableros a prueba de humedad están disponibles



Beneficios :

  • Confiable
  • Eficiente en costos
  • Listos para ser conectado
  • Compatible con diferentes materiales (polvo, aceite, agua, corrosivos, materiales peligrosos)
