CHOISIR LE BON PANNEAU DE CONTRÔLE NUMÉRIQUE

Last updated on novembre 29th, 2017 at 09:33 pm

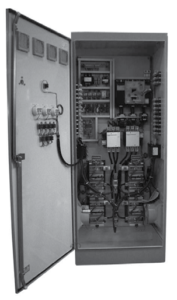

Le guide de sélection du panneau de contrôle numérique

Les panneaux de contrôle numériques sont le cerveau des appareils de chauffage industriels. Ils maintiennent la stabilité et le transfert de chaleur efficace. Il est important qu’ils soient précis pour protéger à la fois l’équipement de chauffage et le milieu chauffé.

Choisir le bon panneau de contrôle numérique est essentiel pour avoir le processus de chauffage le plus efficace et le plus efficace. Les panneaux de contrôle numériques Wattco sont entièrement personnalisables afin de répondre aux besoins de votre procédé spécifique.

Sélection du panneau de configuration numérique: ce qu’il faut prendre en compte

Vous devez savoir quoi considérer pour sélectionner le meilleur panneau de contrôle numérique pour votre processus de chauffage industriel. Vous pouvez parler à un représentant de Wattco pour vous aider à déterminer le meilleur type et la meilleure personnalisation pour votre panneau de contrôle numérique. Cependant, il est certainement utile d’en savoir un peu plus sur les types de questions qui vous seront posées lors de votre choix. Cet article explique les quatre principales considérations pour le choix d’un panneau de contrôle numérique:

• Budget
• Qualité
• Compatibilité
• Conditions de fonctionnement

Budget

Le budget est l’un des facteurs les plus importants dans la sélection de votre panneau de contrôle numérique. Les panneaux de contrôle numérique Wattco sont conçus pour être efficaces et rentables, mais le budget reste un facteur important. Un budget serré limitera la qualité des matériaux, les accessoires inclus et le type de contrôles à votre disposition.

Contrôles

Un budget serré peut limiter votre sélection aux contrôles de base. Les contrôles de base comprennent:

• Contacteurs magnétiques fondus
• Bouton d’Activation/Désactivation
• Circuit de contrôle à fusible
• Transformateur
• Borniers

Avec un budget moins serré, des contrôles avancés deviennent possibles. Ceci offre plus de fonctionnalités telles qu’un interrupteur de déconnexion, une limite électronique de hautes températures et un processeur avec indicateur numérique configurable. Si ces fonctionnalités supplémentaires sont nécessaires pour votre procédé, il vaut la peine d’augmenter votre budget.  Les procédés avec plusieurs étapes devront également aller au-delà des contrôles de base. Dans ces cas, des contrôles multiples avec contrôle d’étape sont requis.

Accessoires de panneau de contrôle numérique

Plusieurs accessoires et caractéristiques peuvent être intégrés sur mesure à votre panneau de contrôle numérique pour répondre aux procédés les plus spécialisés. Les accessoires ajoutés peuvent également améliorer les options de mesure, la précision et la vitesse de traitement.

• Certains accessoires du panneau de contrôle numérique comprennent:
• Thermostats industriels TBR – Relevés de température rapides et précis.
• Thermocouples – Équipement électronique de détection de température.
• THI High Limits – maintiens l’équipement en toute sécurité selon les paramètres opérationnels.
• Jonctions – mise à la terre, sans mise à la terre, tampon de soudage et jonctions exposées disponibles.
• Rhéostats / Potentiomètres – mesure le potentiel électrique.

Qualité

Le matériau utilisé pour un panneau de contrôle est déterminé par le procédé. Les matériaux des composants sont sélectionnés pour leurs qualités spécifiques, par exemple, la résistance à la corrosion ou la température de fonctionnement maximale.

Pour des procédés standard, l’acier inoxydable 304 est souvent suffisant. C’est un matériau avec un approvisionnement abondant et facilement disponible, ce qui en fait un choix rentable et économique. Cependant, il a une température de fonctionnement maximale inférieure à certains autres aciers donc il n’est pas pratique pour certains procédés. De plus, même s’il s’agit d’acier inoxydable, il réagit plus facilement à la corrosion que d’autres matériaux utilisés par Wattco®.

L’acier inoxydable 316 (qui contient du molybdène) et l’ acier 800 Inconel® sont tous deux plus résistants à la corrosion, ce qui les rend plus adaptés à plusieurs procédés industriels, tels que l’industrie alimentaire. L’acier 800 Inconel® peut aussi fonctionner à des températures allant jusqu’à 1150°C (2102°F), il peut donc être utilisé dans des applications à haute température comme pour les fours à haute température.

La considération la plus importante dans le choix de la qualité des composants pour les contrôleurs numériques est de faire correspondre le matériau au produit. Cela garantit une durée de vie plus longue et améliore l’efficacité. Tenter de réduire les coûts en utilisant une qualité inférieure ou un matériau incorrect entraînera probablement une défaillance prématurée de l’équipement.

Compatibilité

Pour tirer le meilleur parti de votre panneau de contrôle numérique, il doit être compatible avec votre réchauffeur industriel. Voici quelques types de contrôleurs numériques et les processus avec lesquels ils sont compatibles:

Contrôleur multiboucles

Un contrôleur multiboucles est préférablement utilisé dans un seul système avec deux ou plusieurs boucles de contrôle.

Contrôle de puissance

Une commande de puissance régule et distribue le courant et la tension à un sous-système ou à un composant.

Contrôleur de procédé

Les contrôleurs de procédé sont conçus pour que le procédé reste dans les limites des paramètres opérationnels de pointe. Ils offrent plus de contrôle aux ingénieurs ou aux techniciens.

Contrôleur de limite de sécurité

Un contrôleur de limite de sécurité est un excellent choix pour un système ou un produit vulnérable aux dommages. Il permet de réguler l’alimentation et peut désactiver celle-ci afin de protéger l’équipement et le produit.

Contrôle de la température

Un panneau de contrôle de la température numérique est couramment utilisé avec les thermoplongeurs Wattco®. Ils modifient, régulent et chauffent la température du produit utilisé.

Conditions de fonctionnement

Les conditions dans lesquelles votre réchauffeur industriel fonctionnera auront une incidence sur la sélection et la personnalisation du panneau de contrôle. L’un des principaux éléments considérés ici est la boîte de contrôle et sa classification NEMA (National Electrical Manufacturers Association). Les boîtiers du panneau de contrôle sont construits selon différentes classifications NEMA pour répondre aux exigences opérationnelles spécifiques.

Un boîtier de panneau de contrôle avec une classification NEMA 1, par exemple, est destiné à des procédés plus généraux. Il est moins cher à produire, mais offre également moins de protection. Ce boîtier de contrôle est pour usage intérieur et son but principal est d’empêcher le contact humain avec les circuits électriques.

Les procédés à l’extérieur, tels que les réchauffeurs de procédés dans l’industrie de la construction, peuvent nécessiter une cote plus élevée. Les boîtiers de panneau de contrôle NEMA 4 sont étanches dans la plupart des conditions, ils sont donc idéals s’ils sont exposés à des éléments tels que la pluie ou l’eau. Pour une meilleure protection de l’eau, les boîtiers de panneaux de contrôle numériques NEMA 6 et 6P peuvent résister à une submersion temporaire.

Les conditions opérationnelles ne sont pas seulement des préoccupations environnementales. Les boîtiers sont également conçus, certifiés et étiquetés pour des dangers précis. Les boîtiers de panneau de contrôle NEMA 7 peuvent être antidéflagrants, ce qui est idéal lors de la manipulation de produits dangereux ou instables.

Trouvez le meilleur panneau de contrôle numérique aujourd’hui

Pour réguler et faire fonctionner votre chauffage industriel Wattco®, vous avez besoin d’un panneau de contrôle numérique adapté. Avec ces idées sur ce qu’il faut considérer pour votre panneau de contrôle numérique, vous êtes prêt à demander un devis. Vous pouvez également parcourir le catalogue de panneau de contrôle numérique pour voir les options disponibles.
