Un Análisis Detallado De Los Paneles De Control Industriales

Sería apropiado decir que los paneles de control industriales son la espina dorsal de muchas actividades en el mundo actual, como el tratamiento de agua, estaciones de bombeo, gabinetes de mando y equipos suministrados por OEM. El diseño de un panel de control industrial depende de una variedad de diferentes artículos del NEC (Código Eléctrico Nacional). Esto significaba que había una confusión generalizada al respecto. Esto llevaría eventualmente a la introducción del NEC 409.

Los paneles de control industriales se definen como un conjunto de disposiciones estándar y sistemáticas de más de un componente de control de acuerdo con NEC 409. Estos componentes de control pueden incluir:

  • Relés de sobrecarga
  • Controladores de motor
  • Disyuntores
  • Dispositivos de control asociados
  • Temporizadores
  • Interruptores de selección
  • Relés de control
  • Interruptores de desconexión con fusibles
  • Cableado correspondiente
  • Luces piloto, etc.

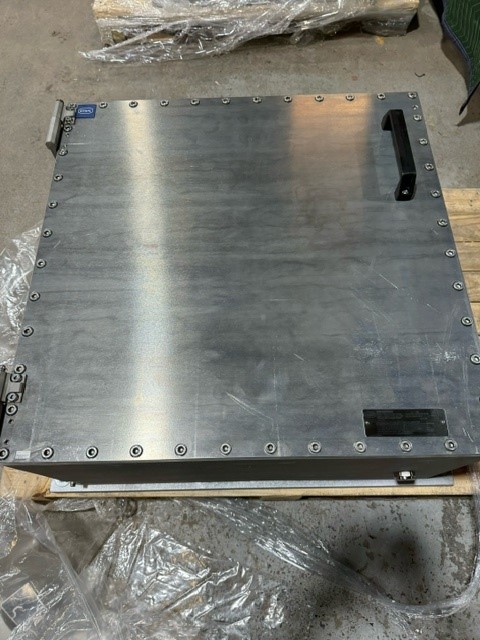

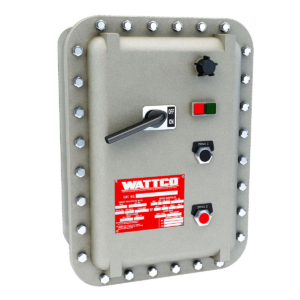

El funcionamiento de un panel de control industrial está estrechamente relacionado con su diseño. Estos paneles están diseñados de manera tal que son capaces de abordar una aplicación personalizada complementada con una caja. Una vez que se abre la caja que está cerrada, existe una gran área disponible para añadir válvulas, varios motores, etc. La potencia y las señales que son igualmente importantes se enrutan a través de cables especialmente diseñados.

Sin embargo, aún quedan algunos motivos de preocupación en los paneles de control industriales que deben ser erradicados lo antes posible. La única manera de erradicar estas limitaciones es hacer un cambio importante en el diseño de los paneles de control industriales para alinearlos con los requisitos de NEC 409 110(3).

SCCR (Capacidad nominal de corriente de cortocircuito)

La SCCR simplemente es la cantidad de energía que un dispositivo necesita tomar sin tener que afectar el panel de control. El papel de la SCCR ha sido garantizar la protección de los trabajadores dentro y alrededor de los paneles de control. Antes de que se introdujera el NC 409, los diseñadores de paneles de control industriales podrían haber sido perdonados por ignorar el tema. Esto significaría que los paneles de control fabricados en ese entonces eran propensos a errores y vulnerabilidades.

La introducción del NEC 409 y la SCCR ha significado que los paneles de control se han vuelto más confiables al permitir una mayor capacidad de resistencia a la corriente en el dispositivo.

La doctrina de la responsabilidad máxima

El NEC 110 .9 garantiza que el equipo instalado sea capaz de resistir una cierta cantidad de corriente de falla sin afectar el panel industrial. Sin embargo, el NEC 409 110 solo exige que los fabricantes de los paneles marquen los paneles. Los requisitos del 409 no incluyen dicha exigencia, ya que no establecen específicamente la necesidad de que los fabricantes garanticen que sus dispositivos puedan resistir cierta cantidad de corriente de falla.

La mejor forma de abordar esta situación es asegurarse de que, además del NEC 409, los ingenieros y los fabricantes del panel industrial cumplan con los requisitos del NEC 110.9 también.
